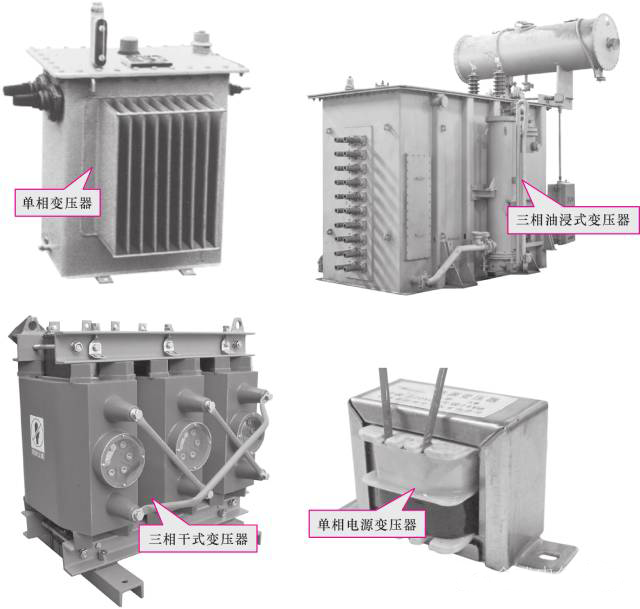

图1-1　变压器的实物形状

       在远距离传输电力时，，，，，可使用变压器将发电站送出的电压升高，，，，，以镌汰在电力传输历程中的损失，，，，，以便于远距离运送电力；；；；；；；；在用电的地方，，，，，变压器将高压降低，，，，，以供用电装备和用户使用。。。。。。变压器的分类方法有许多种，，，，，凭证其电源相数的差别，，，，，主要可以分为单相变压器和三相变压器。。。。。。


1、单相变压器的功效特点

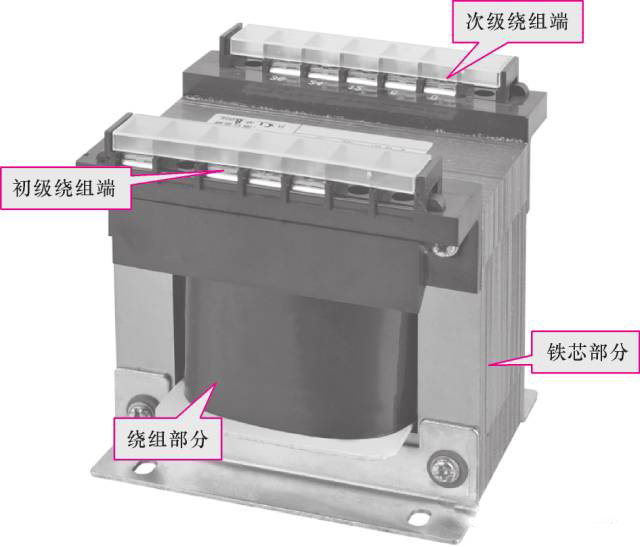

图1-2　单相变压器的结构特点




       单相变压器是一种初级绕组为单相绕组的变压器。。。。。。如图1-2所示，，，，，单相变压器的初级绕组和次级绕组均纠葛在铁芯上，，，，，初级绕组为交流电压输入端，，，，，次级绕组为交流电压输出端。。。。。。次级绕组的输出电压与线圈的匝数成正比。。。。。。

       单相变压器可将高压供电酿成单相低压，，，，，供种种装备使用，，，，，例如可将交流6600V高压经单相变压器变为交流220V低压，，，，，为照明灯或其他装备供电，，，，，如图1-3所示。。。。。。单相变压器有结构简朴、体积小、消耗低等优点，，，，，相宜在负荷较小的低压配电线路（60Hz以下）中使用。。。。。。

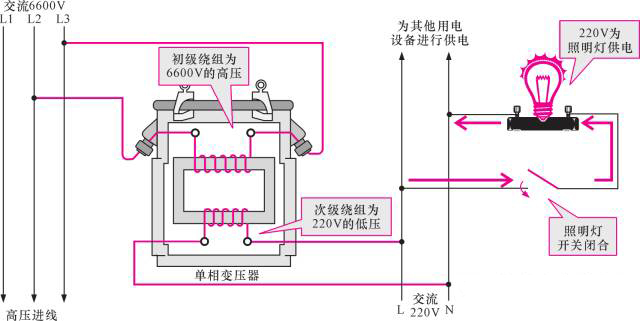

图1-3　单相变压器的功效示意图




       单相变压器多用于农村输配电系统中，，，，，以及一些照明或小型电念头的供电中，，，，，其应用实例如图1-4所示。。。。。。别的在许多电子电气装备中，，，，，它也可作为电源变压器使用。。。。。。

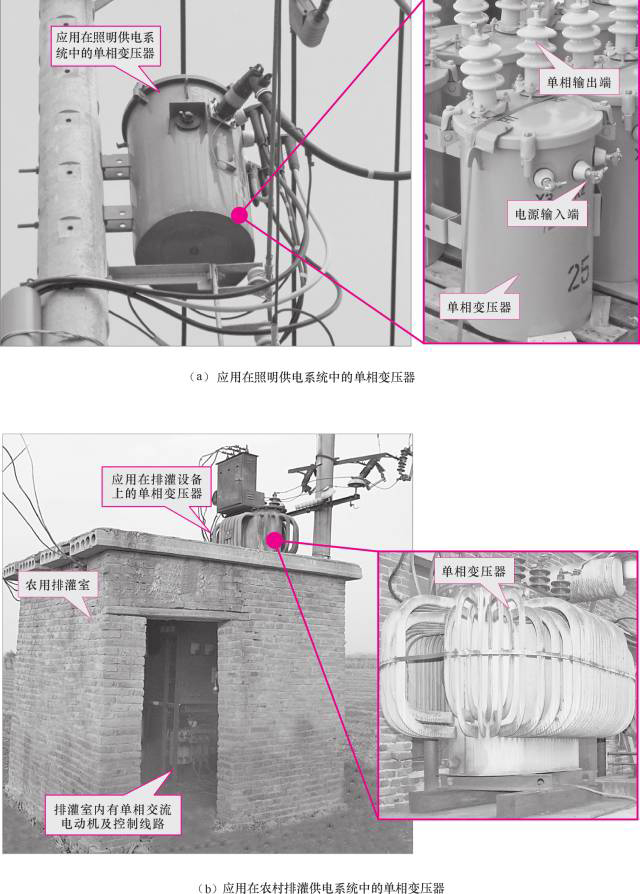

图1-4　单相变压器的应用实例




2、三相变压器的功效特点




       三相变压器是电力装备中应用较量多的一种变压器。。。。。。三相变压器现实上是由3个相同容量的单相变压器组合而成的，，，，，初级绕组（高压线圈）为三相，，，，，次级绕组（低压线圈）也为三相，，，，，如图1-5所示。。。。。。

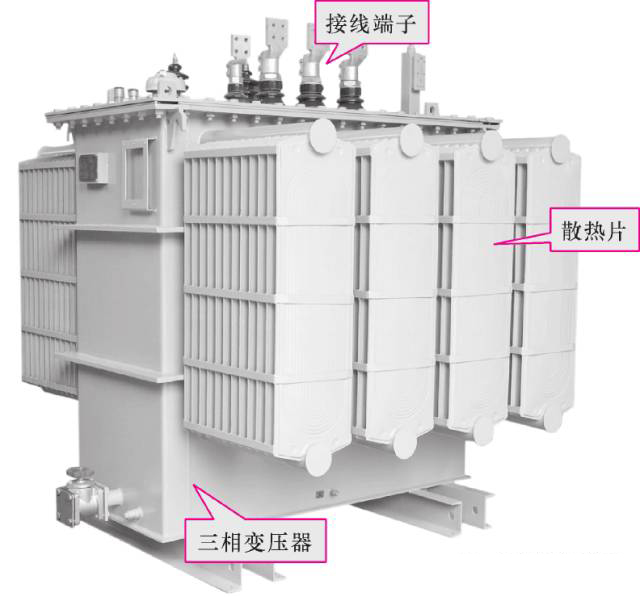

图1-5　三相变压器的结构特点




       三相变压器主要用于三相供电系统中的升压或降压，，，，，较量常用的就是将几千伏的高压变为380V的低压，，，，，为用电装备提供动力电源，，，，，如图1-6所示。。。。。。

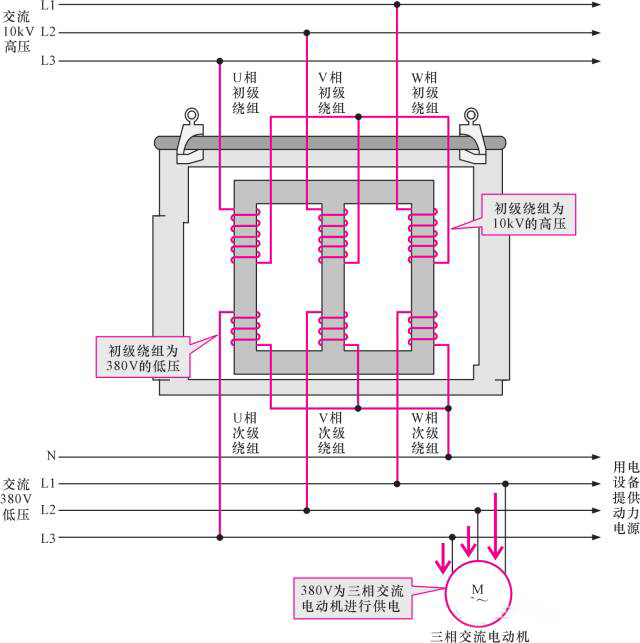

图1-6　三相变压器的功效示意图




       三相变压器的应用规模较量普遍，，，，，例如变电站、工矿企业、修建工地、排灌装备、邮电、纺织、铁路、学校、医院、国防、电梯等，，，，，同时也适用于一些电源电压低、波动较大的低压配电线路中。。。。。。其应用实例如图1-7所示。。。。。。

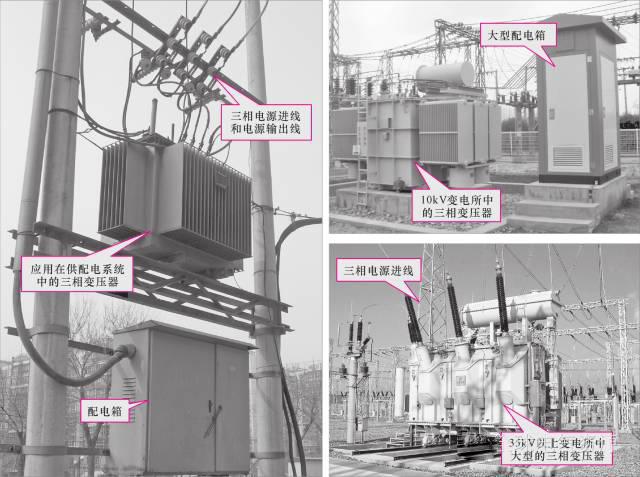

图1-7　三相变压器的应用实例

二、变压器的型号与手艺参数

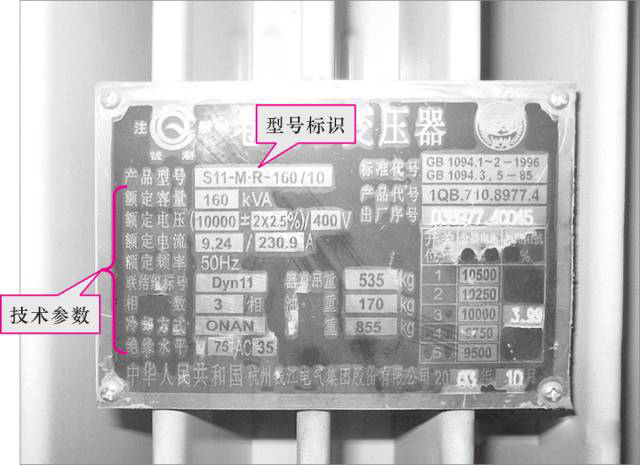

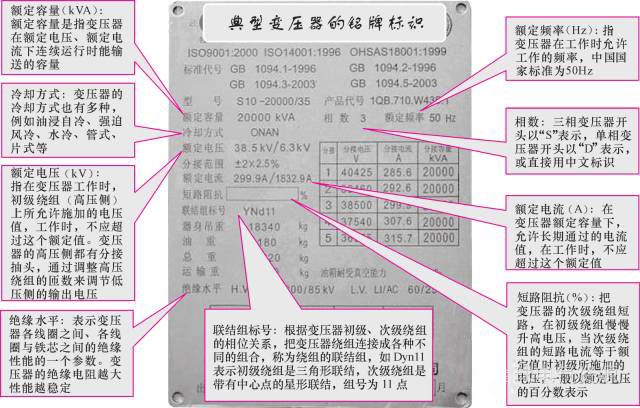

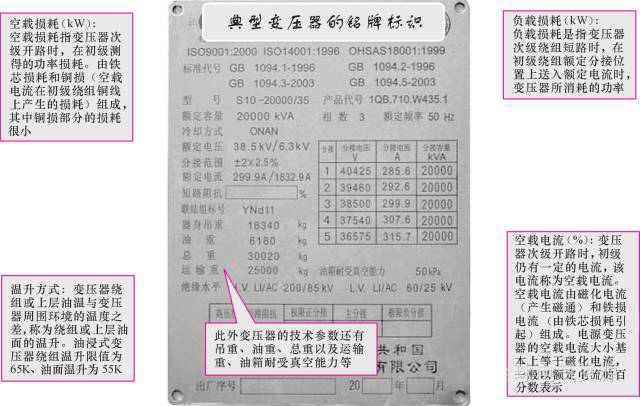

       电气系统中应用最多的就是电力变压器，，，，，由于电力变压器的种类许多，，，，，其型号的标识以及参数也有所差别，，，，，因此经常将这些型号与参数标识在变压器的铭牌上，，，，，以便于在装置和磨练时举行审查。。。。。。图1-8所示为典范电力变压器的铭牌标识。。。。。。




       在变压器的铭牌上，，，，，标识有该变压器的型号以及手艺参数等内容，，，，，下面划分先容一下变压器的型号寄义和手艺参数。。。。。。


1、变压器的型号寄义

       变压器的种类有许多，，，，，为了便于区别州差别类型的变压器，，，，，通常使用字母或数字对变压器的型号命名举行标识。。。。。。变压器的型号通常是由字母和数字组成的，，，，，用来体现变压器的相数、冷却方法、调压方法、绕组线芯质料、绕组毗连方法等内容，，，，，如图1-9所示。。。。。。

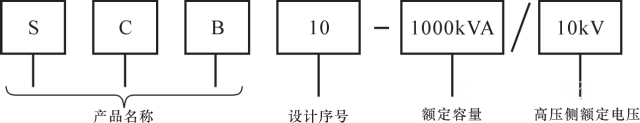

图1-9　变压器的型号命名要领




       产品名称：变压器的产品名称通常用字母来体现，，，，，体现产品的线圈耦合方法、相数、冷却方法、线圈数、线圈导线材质、调压方法以及特殊用途等内容，，，，，见表1-1所列。。。。。。

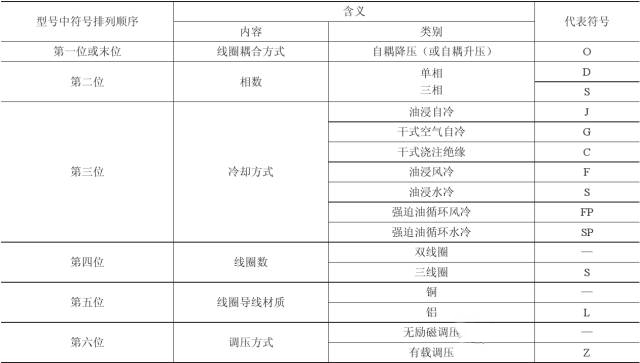

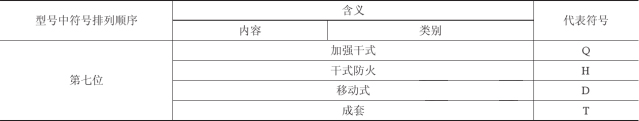

表1-1 变压器的产品名称寄义




续表




       设计序号：也称手艺序号，，，，，用数字体现，，，，，体现同类产品中的差别品种，，，，，以区分产品的形状尺寸和性能指标等，，，，，有时会被省略。。。。。。

       额定容量：变压器的额定容量用“kVA”来体现，，，，，可以读作“千伏安”。。。。。。变压器使用kVA作单位，，，，，缘故原由是在负载没有确定的情形下，，，，，是不可获得有功功率（符号P，，，，，单位kW）和无功功率（符号Q，，，，，单位kvar）的巨细的，，，，，只能使用kVA为单位体现功率，，，，，例如1kVA的变压器的输出功率约为1kW。。。。。。

       高压侧额定电压：变压器的高压侧额定电压即为初级绕组输入端输入的额定电压值，，，，，一样平常用字母“kV”体现，，，，，例如10kV体现变压器初级绕组可输入10kV的电压。。。。。。




2、变压器的主要手艺参数

       变压器的主要手艺参数一样平常都标注在变压器的铭牌上，，，，，一样平常包括额定容量、额定电压、额定电流、冷却方法、额定频率、绝缘电阻、绕组联络组、相数、阻抗电压等，，，，，如图1-10所示。。。。。。






图1-10　变压器铭牌上的手艺参数标识




       别的，，，，，变压器的手艺参数尚有空载消耗、负载消耗、温升方法、空载电流、吊重、油重、总重、运输重、油箱耐受真空能力等，，，，，如图1-11所示。。。。。。






图1-11　变压器的其他手艺参数

三、变压器在线路中的符号标识

       变压器一样平常用于电气装备的控制线路以及配电线路中，，，，，是电气装备控制线路中较量常用的装备之一，，，，，因此相识变压器在线路中的符号标识也是很是主要的。。。。。。变压器在线路中一样平常用字母“T”体现，，，，，并使用图形符号举行标识，，，，，如图1-12所示。。。。。。

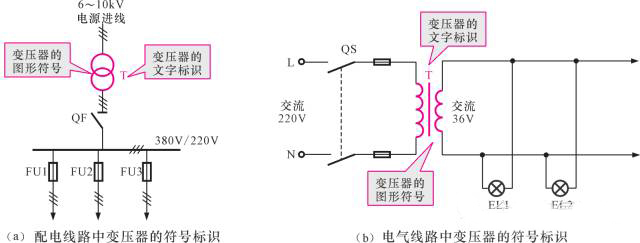

图1-12　变压器在线路中的符号标识

       变压器的一样平常图形符号有两种，，，，，划分用于配电线路和电气线路中，，，，，其中电压输入端为变压器的初级绕组，，，，，电压输出端为变压器的次级绕组。。。。。。别的带有磁芯或中心抽头的变压器，，，，，在其图形符号中也有所体现，，，，，如图1-13所示。。。。。。

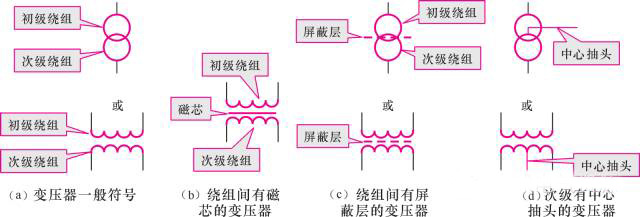

图1-13　变压器的图形符号

       有些三相变压器在图形符号中还可以体现出变压器的毗连方法，，，，，如图1-15所示。。。。。。

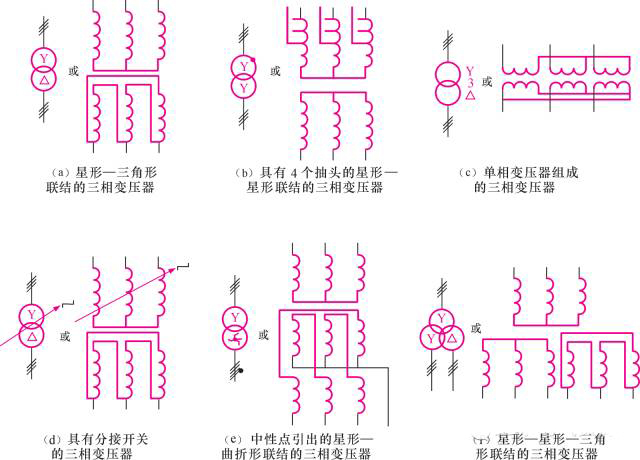

图1-15　三相变压器图形符号体现的毗连方法

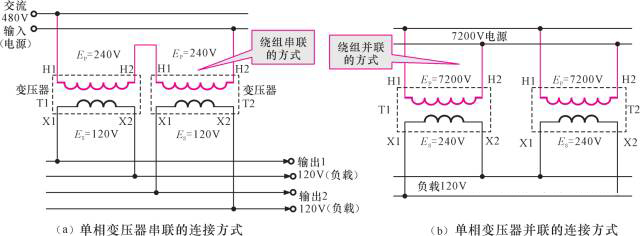

       在现实的线路中，，，，，单相变压器的毗连方法有两种，，，，，划分为串联方法和并联方法，，，，，如图1-16所示。。。。。。变压器经串联可以获得较大的额定电压，，，，，而并联可以获得较大的额定电流。。。。。。


图1-16　单相变压器在线路中的毗连方法

       三相变压器内部的绕组较多，，，，，最常用的就是星形（Y形）的联络方法，，，，，这种结构是指三相变压器的初级绕组以Y形举行联络，，，，，即每个绕组的最后毗连到中性点上，，，，，绕组的另一端与响应的线路举行毗连，，，，，如图1-17所示。。。。。。

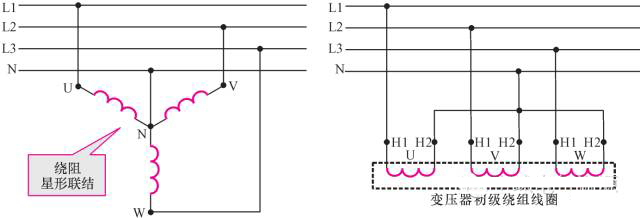

图1-17　三相变压器星形联络方法

       三相变压器在线路中最常用的就是Y-Y形联络，，，，，即初级绕组和次级绕组均用Y形的联络方法，，，，，如图1-18所示。。。。。。

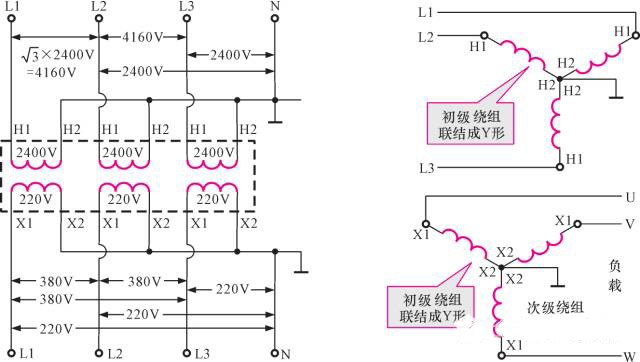

图1-18 三相变压器Y-Y形联络方法
