干货课堂 | 崎岖压配电房装置验收要求

宣布时间：2025-01-24 13:42:08人气：
       开关站、配电室是修建工程中必不可少的供电设施，，， ，，，由于电力系统设施具有较强的专业性，，， ，，，电力装备的装置基本是由电力公司认真，，， ，，，土建部分则基本是由开发单位认真，，， ，，，可是需要由电力部分举行验收 。。。。。。。

       在开关站、配电室的土建验收中，，， ，，，经常发明由于开发单位关于相关标准的不熟悉，，， ，，，导致验收欠亨过而影响工期 。。。。。。。为了规范和指导居配工程中配电设施用房（开关站、配电室）土建的交付验收事情，，， ，，，明确开发单位与供电公司的事情界面，，， ，，，本文总结的土建验收标准，，， ，，，可供各人在项目实验中比照参考！

一、土建内容

       一样平常来说，，， ，，，开关站、配电室的土建工程是由开发单位认真采购并实验，，， ，，，工程内容主要包括：开关站、配电室的主体修建、门、窗、室内照明、透风系统（含变压器透风及风管）、空调系统、排水、消防、降噪、除湿、工用具室（清静工具柜、清静用具、模拟图板等）、封堵、门禁、消防报警、水位报警装置的质料及施工 。。。。。。。

       妄想红线内的崎岖压电缆沟道、桥架、排管、接地网及接地装置、SF6走漏报警装置的土建施工（电力电缆管材、接地装置质料、SF6走漏报警装置由供电公司提供） 。。。。。。。如政府部分对土建工程规模尚有调解，，， ，，，凭证最新要求实验 。。。。。。。

二、规范依据

GB50260《电力设施抗震设计规范》

GB50229《火力发电厂与变电站设计防火规范》

GB50202《修建地基基础工程施工质量验收规范》

DGJ32/J11《栖身区供配电设施建设标准》

DB32/T1008《电力用户业扩工程手艺规范》

各地方电力公司相关标准

三、报验条件

       开发单位完成所肩负土建工程规模的内所有事情、完成土建交付资料（交付资料主要包括：栖身区妄想平面图、土建完工图纸及有关测试报告、土建监理资料），，， ，，，并将有关土建交付资料提前送供电公司 。。。。。。。

四、验收原则

       同期项目的开关站、配电室应作为一个验收批次举行验收 。。。。。。。

       验收一样平常由供电公司组织，，， ，，，栖身区开发单位、土建施工单位、监理单位、电气施工单位加入 。。。。。。。

       验收应接纳现场丈量、交接试验、外观验收、自检报告等方法举行 。。。。。。。关于装备基础、接地、透风、排水、门禁等涉及后续施工和清静运行的应接纳现场丈量、交接试验等严酷验收要领 。。。。。。。

五、验收项目

? 主体部分

1.开关站、配电室位置切合栖身区妄想 。。。。。。。修建主体放线定位数据由开发单位提供 。。。。。。。

2.自力设置于地面上的开关站、配电室屋顶应做成坡顶，，， ，，，防水级别为2级 。。。。。。。唬唬唬；；；∮幽烧褰街，，， ，，，横跨路面0.2米，，， ，，，内外做防水处置惩罚 。。。。。。。

3.设置于住民楼内的开关站、配电室，，， ，，，室内标高不得低于该楼一楼的室内标高，，， ，，，并高于室外地坪0.35米以上 。。。。。。。位于地下层时装备基础应抬高1米以上，，， ，，，电缆沟底部应高于本层地平0.2米 。。。。。。。

4.开关站、配电室地面平整，，， ，，，接纳防沙水泥地面，，， ，，，宜使用环氧质料喷涂，，， ，，，颜色为灰色 。。。。。。。

5.开关站、配电室内墙墙体、顶面无开裂、无渗漏 。。。。。。。墙体、顶面为水泥砂浆，，， ，，，白色乳胶漆粉刷两遍 。。。。。。。

6.开关站、配电室大门前应留有不小于4米宽的磨练通道，，， ，，，该通道不可作为绿化以及景观使用 。。。。。。。装备收支通道应知足最大电气装备体积的运输要求 。。。。。。。

7.开关站、配电室正上方不应有卫生间、浴室、水箱、水池、水管及经常唬唬唬；；；某『，，， ，，，并且不得与该类湿润场合贴邻 。。。。。。。

8.开关站、配电室内严禁无关管道通过 。。。。。。。

9.开关站、配电室整体应与栖身区情形相协调 。。。。。。。

10.开关站、配电室设置于地下的，，， ，，，本栖身区应有完善有用的防内涝步伐，，， ，，，且栖身区排水与市政排水管网具备自然排水条件 。。。。。。。

11.开关站、配电室设置于地下的，，， ，，，除知足本验收标准外，，， ，，，必需有供电公司认可配电设施置于地下的有用手续 。。。。。。。

? 门、窗

1.开关站、配电室应有不少于两个的收支口，，， ，，，所装大门均向外开，，， ，，，供装备收支的大门为双开门，，， ，，，高不小于2.5米，，， ，，，宽不小于2米 。。。。。。。

2.开关站、配电室大门应为不锈钢外貌防火门，，， ，，，喷塑处置惩罚并应知足防火防盗的要求 。。。。。。。大门应接纳统一锁芯的AB锁，，， ，，，基建时仅使用A钥匙，，， ，，，验收投运时，，， ，，，由供电公司验收职员启用B钥匙 。。。。。。。大门外侧应用红漆喷有“有电危险”字样 。。。。。。。大门应预留挂锁位置 。。。。。。。

3.开关站、配电室内相邻房间之间有门时，，， ，，，此门开启偏向应为由高压向低压房间开启 。。。。。。。

4.开关站、配电室大门通向汽车库的或周围堆有易燃物品的应为甲级防火门 。。。。。。。

5.开关站、配电室位于地上时，，， ，，，通向相邻房间或走道的门应为乙级防火门；；；；；；；位于地下层时应为甲级防火门；；；；；；；

6.油浸变压器室门应为甲级防火门 。。。。。。。

7.开关站、配电室透风、采光窗窗体应接纳铝合金质料，，， ，，，壁厚不小于1.4毫米 。。。。。。。窗户应使用双层中空玻璃，，， ，，，玻璃厚度不小于5毫米 。。。。。。。窗户下沿距室外地面高度不宜小于1.8米，，， ，，，窗户外侧应装有不锈钢管状防盗栅栏，，， ，，，管内应有不小于Φ16的钢筋 。。。。。。。

8.开关站、配电室装有自然透风百叶窗的，，， ，，，窗体应为不锈钢质料并做喷塑处置惩罚，，， ，，，百叶窗笼罩面大于2：1，，， ，，，以确保雨雪不得入内，，， ，，，百叶窗内侧应装有避免小动物进入的不锈钢菱形网，，， ，，，网孔不大于5毫米 。。。。。。。

9.开关站、配电室临街的一面不宜开窗 。。。。。。。10. 所有门窗应接纳阻燃质料 。。。。。。。

? 管沟预埋

1.电缆沟内所有电缆支架、预埋件均按设计位置埋设并切合要求，，， ，，，数目不得缺少 。。。。。。。

2.电缆沟盖板齐全、平整（室内使用不小于5毫米厚花纹钢盖板，，， ，，，单块盖板长度60厘米，，， ，，，宽度为电缆沟宽度加5厘米，，， ，，，做防腐处置惩罚，，， ，，，须要时做增强处置惩罚，，， ，，，背面有限位牢靠步伐，，， ，，，正面统一为暗灰色喷涂） 。。。。。。。

3.所有电缆沟的出（入）口处，，， ，，，应预埋电缆管，，， ，，，电缆管应伸出散水坡或室外平台与外部电缆沟接通,电缆敷设完毕后需按要求举行内外封堵（封堵应知足防水、防火要求） 。。。。。。。

4.电缆进入开关站、配电室电缆夹层（沟）应接纳完善的防水步伐，，， ，，，电缆进入地下应设置过渡井（沟）（或接纳有用的防水步伐）并设置完善的排水系统 。。。。。。。

5.室内电缆沟应有向室外排水的通道或排水设施，，， ，，，排水通道应有防小动物步伐 。。。。。。。

? 接地

1.开发单位必需提供监理签字的接地隐藏工程中心施工验收质料，，， ，，，并提供接地电阻测试报告，，， ，，，接地电阻值应小于4欧姆 。。。。。。。中心施工验收质料中应包括以下项目：1） 主接地网及避雷器自力辅助接地网埋深，，， ，，，不小于-1.0米 。。。。。。。2） 避雷器自力辅助接地装置埋于室外1米至5米之间 。。。。。。。3） 回填土无修建垃圾等杂质 。。。。。。。

2.开关站、配电室在各个支架和装备位置处应将接地支线引出地面 。。。。。。。避雷器自力辅助接地经引线接至避雷器装备基础下方 。。。。。。。

3.接地引上线应涂以差别的标识，，， ，，，便于接线职员区分主接地网和避雷网，，， ，，，主接地网颜色为玄色，，， ，，，避雷网颜色为红色 。。。。。。。

4.开关站、配电室内周围下方距地面30厘米处应设置接地带，，， ，，，接地带接纳镀锌扁钢，，， ，，，宽度5厘米，，， ，，，外貌刷防腐漆，，， ，，，颜色为黄绿相间 。。。。。。。

5.所有电气装备底脚螺丝、构架、电缆支架和预埋铁件等均应可靠两点接地 。。。。。。。

6.接地扁钢搭接长度应不小于扁钢宽度的两倍，，， ，，，与接地极（桩）毗连处应三面焊接，，， ，，，焊缝应饱满，，， ，，，且切合有关焊接工艺规范 。。。。。。。

? 运行情形

1.开关站、配电室设置在地下层时，，， ，，，室内必需设置凭证空间巨细设置响应功率的除湿机（除湿量凭证不低于0.6升/平方米/天） 。。。。。。。

2.开关站、配电室内应设置切合暖通要求的空调，，， ，，，户外机应设置防盗装置 。。。。。。。

3.开关站、配电室设置于住民楼内时（含地下室），，， ，，，装备基础应有防震步伐，，， ，，，墙面应有降噪隔音步伐 。。。。。。。

4.开关站、配电室设置于地下层时，，， ，，，本层内应设置集水井，，， ，，，井内设两台潜水泵，，， ，，，其中一台为备用，，， ，，，潜水泵应双电源供电 。。。。。。。

? 透风

1.透风管道必需完全知足装备散热要求，，， ，，，知足事故排风要求，，， ，，，透风管道接纳阻燃质料制作，，， ，，，并具有避免雨、雪及小动物从透风通道进入的步伐 。。。。。。。

2.装有六氟化硫（SF6）配电装置的房间，，， ，，，其排风系统要思量有底部排风口，，， ，，，即必需要有双排风 。。。。。。。低位应加装强制透风装置，，， ，，，风机中心距室内地坪40厘米 。。。。。。。排风口停唬唬唬；；；员 。。。。。。。

3.透风机形状应与开关站、配电室的情形相协调，，， ，，，接纳耐腐、阻燃质料制造，，， ，，，噪音不大于45分贝 。。。。。。。透风机阻止运行时，，， ，，，其朝外一面的百叶窗可自动关闭 。。。。。。。百叶窗内侧应有防小动物进入的菱形网，，， ，，，网孔不大于5毫米 。。。。。。。

4.开关站、配电室设置于地下层时，，， ，，，应接纳机械透风 。。。。。。。如周围情形腌臜时，，， ，，，宜加空气过滤器 。。。。。。。

? 室内照明

1.开关站、配电室内电气照明应接纳高效节能光源，，， ，，，装置牢靠，，， ，，，亮度知足设计及使用要求 。。。。。。。

2.照明灯具不得设置在配电装置的正上方 。。。。。。。在室内配电装置室及室内主要通道等处，，， ，，，应设置使用时间不小于1小时的应急照明 。。。。。。。

3.开关站、配电室内应设置动力、照明配电箱，，， ，，，配电箱内应设置双电酝迫椿装置 。。。。。。。配电箱内各照明、动力回路应分路分区控制，，， ，，，负荷平衡 。。。。。。。

? 清静运行设施

1.开关站、配电室内应设置一块模拟接线图板，，， ，，，图板上应能作模拟操作，，， ，，，图板所标装备参数及指示与现场装备及运行方法一致 。。。。。。。

2.开关站、配电室应配备专用清静工具柜，，， ，，，清静工具柜的尺寸巨细为：高200厘米、宽85厘米、厚55厘米 。。。。。。。

3.开关站、配电室内应配备清静用具一套以及足量运行维护备品 。。。。。。。

4.凭证电气装备消防要求配备响应规格、数目的灭火装备 。。。。。。。

5.在电缆沟盖板上及配电柜操作眼前铺设玄色绝缘垫，，， ，，，绝缘垫应完全笼罩电缆沟盖板 。。。。。。。

6.室内应装有火灾报警装置，，， ，，，应能举行现场声光报警并上传报警信号 。。。。。。。

7.开关站、配电室内使用SF6气体装备时，，， ，，，应装设SF6走漏报警装置，，， ，，，SF6气体探测器应装于装备底部或电缆沟内 。。。。。。。当爆发SF6气体走漏时，，， ，，，应能举行现场声光报警并上传报警信号 。。。。。。。

8.开关站、配电室门框上侧装有警灯，，， ，，，当室内爆发偷窃、火灾、SF6 含量超标等异常情形，，， ，，，该警灯应闪灼 。。。。。。。

9.电缆沟内应装水位报警装置，，， ，，，应能举行现场声光报警并上传报警信号 。。。。。。。

10.所有收支大门应装设门禁控制系统（含门禁读卡器、门禁控制器、电动锁），，， ，，，可远程授权和？？？？？？？乜，，， ，，，停电后24小时内包管可刷卡开门 。。。。。。。

11.开关站、配电室内应装设有防盗报警系统，，， ，，，能举行现场声光报警并上传报警信号 。。。。。。。正常情形下进入，，， ，，，刷卡或钥匙开门可自动解警 。。。。。。。

12.门禁、防盗报警、火灾报警、水位报警等功效应集成在一组监测终端或装置于一面控制柜内，，， ，，，具备？？？？？？？胤缁⒊⒖盏鳌⒖诺裙π 。。。。。。。且应预留遥测、遥信、？？？？？？？匾约肮庀送ㄑ兜茸氨缸爸梦恢 。。。。。。。

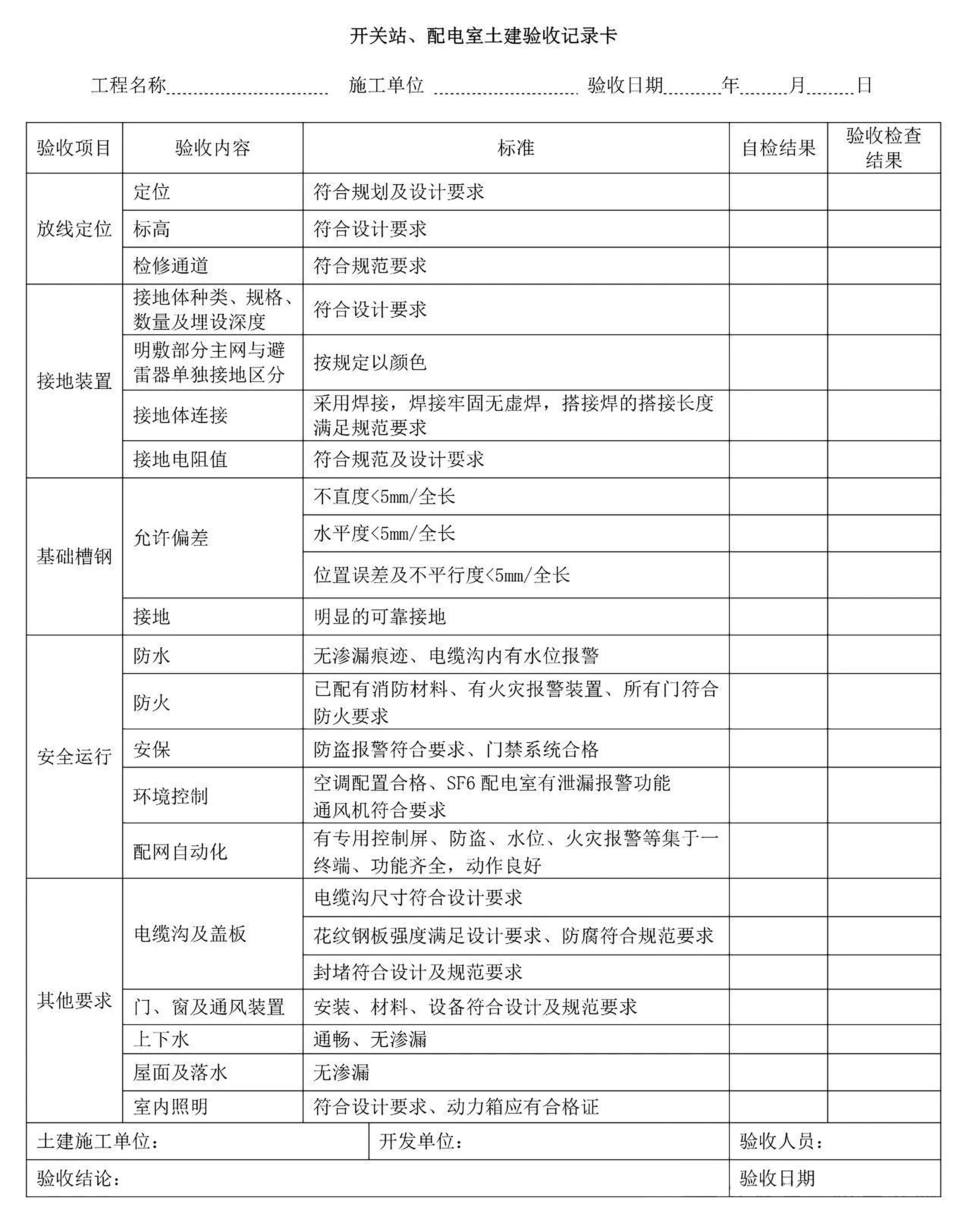

另附《验收纪录表》供参考：
