变压器消耗盘算公式

(1)有功消耗：ΔP＝Po＋KT β2 Pk

(2)无功消耗：ΔQ＝Qo＋KT β2 Qk

(3)综合功率消耗：ΔPz＝ΔP＋KQΔQ

                           Qo≈Io%Sn，，，，，，，Qk≈Uk%Sn

式中：


Qo——空载无功消耗(kvar)

Po——空载消耗(kW)

Pk——额定负载消耗(kW)

Sn——变压器额定容量(kVA)

Uk%——短路电压百分比

β ——负载系数，，，，，，，为负载电流与额定电流之比。。。。。。。

KT——负载波动消耗系数

Qk——额定负载漏磁功率(kvar)

KQ——无功经济当量(kW/kvar)

上式盘算时各参数的选择条件：


(1)取KT＝1.05；；；；；；；

(2)对都会电网和工业企业电网的6kV~10kV降压变压器取系统最小负荷时，，，，，，，其无功当量KQ＝0.1kW/kvar；；；；；；；

(3)变压器平均负载系数，，，，，，，关于农用变压器可取β＝20%；；；；；；；关于工业企业，，，，，，，实验三班制，，，，，，，可取β＝75%；；；；；；；

(4)变压器运行小时数T＝8760h，，，，，，，最大负载消耗小时数：t＝5500h；；；；；；；

(5)变压器空载消耗Po、额定负载消耗Pk、Io%、Uk%，，，，，，，见产品出厂资料所示。。。。。。。

变压器消耗的特征

       Po——空载消耗，，，，，，，主要是铁损，，，，，，，包括磁滞消耗和涡流消耗；；；；；；；

       磁滞消耗与频率成正比；；；；；；；与最大磁通密度的磁滞系数的次方成正比。。。。。。。

       涡流消耗与频率、最大磁通密度、矽钢片的厚度三者的积成正比。。。。。。。

       Pc——负载消耗，，，，，，，主要是负载电流通过绕组时在电阻上的消耗，，，，，，，一样平常称铜损。。。。。。。其巨细随负载电流而转变，，，，，，，与负载电流的平方成正比；；；；；；；(并用标准线圈温度换算值来体现)。。。。。。。

       负载消耗还受变压器温度的影响，，，，，，，同时负载电流引起的漏磁通会在绕组内爆发涡流消耗，，，，，，，并在绕组外的金属部分爆发杂散消耗。。。。。。。

       变压器的全消耗ΔP=Po+Pc

       变压器的消耗比=Pc /Po

       变压器的效率=Pz/(Pz+ΔP)，，，，，，，以百分比体现；；；；；；；其中Pz为变压器二次侧输出功率。。。。。。。

变损电量的盘算

       变压器的损失电量有铁损和铜损两部分组成。。。。。。。铁损与运行时间有关，，，，，，，铜损与负荷巨细有关。。。。。。。因此，，，，，，，应划分盘算损失电量。。。。。。。

1、铁损电量的盘算：差别型号和容量的铁损电量，，，，，，，盘算公式是：铁损电量（千瓦时）=空载消耗（千瓦）×供电时间（小时）

配变的空载消耗（铁损），，，，，，，由附表查得，，，，，，，供电时间为变压器的现实运行时间，，，，，，，按以下原则确定：


（1）对一连供电的用户，，，，，，，全月按720小时盘算。。。。。。。

（2）由于电网缘故原由中止供电或限电拉路，，，，，，，按变电站向用户现实供电小时数盘算，，，，，，，不得以难盘算为由，，，，，，，仍按全月运行盘算，，，，，，，变压器停电后，，，，，，，自坠熔丝管交供电站的时间，，，，，，，在盘算铁损时应予扣除。。。。。。。

（3）变压器低压侧装有积时钟的用户，，，，，，，按积时钟累计的供电时间盘算。。。。。。。

2、铜损电量的盘算：当负载率为40%及以下时，，，，，，，按全月用电量（以电能表读数）的2%计收，，，，，，，盘算公式：铜损电量（千瓦时）=月用电量（千瓦时）×2%

       由于铜损与负荷电流（电量）巨细有关，，，，，，，当配变的月平均负载率凌驾40%时，，，，，，，铜损电量应按月用电量的3%计收。。。。。。。负载率为40%时的月用电量，，，，，，，由附表查的。。。。。。。

       负载率的盘算公式为：负载率=抄见电量/S．Ｔ．Cos￠

       式中：S——配变的额定容量（千伏安）；；；；；；；T——全月日历时间、取720小时；；；；；；；COS￠——功率因数，，，，，，，取0.80。。。。。。。

       电力变压器的变损可分为铜损和铁损。。。。。。。铜损一样平常在０.５％。。。。。。。铁损一样平常在5~7％。。。。。。。干式变压器的变损比油浸式要小。。。。。。。

       合计变损：０.５+6=６.５盘算要领：1000KVA×６.５％=６５KVA

       ６５KVA×２４小时×３６５天＝５６９４００ＫＷＴ（度）

       变压器上的标牌都有详细的数据。。。。。。。

变压器空载消耗

       空载消耗指变压器二次侧开路，，，，，，，一次侧加额率与额定电压的正弦波电压时变压器所吸收的功率。。。。。。。一样平常只注重额定频率与额定电压，，，，，，，有时对分接电压与电压波形、丈量系统的精度、测试仪表与测试装备却不予注重。。。。。。。对消耗的盘算值、标准值、实测值、包管值又混淆了。。。。。。。

       如将电压加在一次侧，，，，，，，且有分接时，，，，，，，如变压器是恒磁通调压，，，，，，，所加电压应是响应接电源的分接位臵的分接电压。。。。。。。如是变磁通调压，，，，，，，因每个分接位臵时空载消耗都不相同，，，，，，，必需凭证手艺条件要求，，，，，，，选取准确的分接位臵，，，，，，，施加划定的额定电压，，，，，，，由于在变磁通调压时，，，，，，，一次侧始终加一个电压于各个分接位置。。。。。。。

       一样平常要求施加电压的波形必需为近似正弦波形。。。。。。。以是，，，，，，，一是用谐波剖析仪测电压波形中所含谐波分量，，，，，，，二是用轻盈步伐，，，，，，，用平均值电压表，，，，，，，但刻度为有用值的电压表测电压，，，，，，，并与有用值电压表读数比照，，，，，，，二者差别大于3%时，，，，，，，说明电压波形不是正弦波，，，，，，，测出的空载消耗，，，，，，，凭证新标准要求应是无效了。。。。。。。

       对丈量系统而言，，，，，，，必需选合适的测试线路，，，，，，，选合适的测试装备与仪表。。。。。。。由于导磁质料的生长，，，，，，，每公斤消耗的瓦数在大幅度下降，，，，，，，制造厂都选用优质高导磁晶粒取向硅钢片或甚至选用非晶合金作为导磁质料，，，，，，，结构上又生长了诸如蹊径接缝与全斜无孔，，，，，，，工艺上接纳不叠上铁轭工艺，，，，，，，制造厂都在生长低消耗变压器，，，，，，，尤其空载消耗已在大幅度地下降。。。。。。。因此对丈量系统提出新的要求。。。。。。。容量稳固，，，，，，，空载消耗下降是意味着空载时变压器功率因数的下降，，，，，，，功率因数小就要求制造厂改变和刷新丈量系统。。。。。。。宜用三瓦特表法测，，，，，，，选用0.05-0.1级互感器，，，，，，，选用犄低功率因数的瓦特表，，，，，，，只有这样，，，，，，，才华包管丈量精度。。。。。。。在功率因数为0.01时，，，，，，，互感器的相位差为1分时会引起功率误差2.9%。。。。。。。以是，，，，，，，在现实丈量时还要准确选择电流互感器与电压互感器的电流比与电压比。。。。。。。现实电流远小于电流互感器所接的电流时，，，，，，，电流互感器的相位差与电流误差越大，，，，，，，这会导致实测效果有较大的误差，，，，，，，以是，，，，，，，变压器吸收的电流应靠近于电流互感器的额定电流。。。。。。。

       另外，，，，，，，在设计中凭证划定程序，，，，，，，参照所选用硅钢片的单位消耗与工艺系数所算得的空载消耗，，，，，，，一样平常叫盘算值。。。。。。。这个值要与标准中划定的标准值或与条约中划定的标准值或包管值比照。。。。。。。盘算值必需小于标准值或包管值，，，，，，，不可在盘算上宽裕度，，，，，，，尤其批量生的变压器。。。。。。。另外盘算值只对设计员或设计科内有用，，，，，，，没有执法效应，，，，，，，不可用盘算值来判断产品的消耗水平。。。。。。。而标准上划定的标准值或条约上划定的包管值是执法效应的。。。。。。。凌驾标准值加允许误差，，，，，，，或者叫包管值(包管值即是标准值加允许误差)的产品即为缺乏格产品。。。。。。。若有消耗评价制度时，，，，，，，一样平常在条约上会指出，，，，，，，尤其出口产品，，，，，，，凌驾划定消耗值要罚？？？？？？？，，，，，，，空载消耗的罚？？？？？？？钭罡，，，，，，，欧洲各国的消耗评价值可拜见《变压器》杂志1994年第11期。。。。。。。每千瓦要罚几千美元。。。。。。。这就是执法效应，，，，，，，并与经济效益直接挂钩。。。。。。。

       对实测值的看法也要准确明确，，，，，，，不是互特表的读数(或叫功率转换器的读数)就是实测值要换算到额定条件，，，，，，，并要有足够的精度。。。。。。。对空载消耗的实测值而言，，，，，，，主要是电源的电压波形要正弦波，，，，，，，平均值电压表读数与有用值电压读数之差小于3%。。。。。。。

空载消耗、负载消耗、阻抗电压的盘算

空载消耗：当变压器二次绕组开路，，，，，，，一次绕组施加额定频率正弦波形的额定电压时，，，，，，，所消耗的有功功率称空载消耗。。。。。。。

算法如下：空载消耗=空载消耗工艺系数×单位消耗×铁心

负载消耗：当变压器二次绕组短路(稳态)，，，，，，，一次绕组流通额定电流时所消耗的有功功率称为负载消耗。。。。。。。

算法如下：负载消耗=最大的一对绕组的电阻消耗+附加消耗

附加消耗=绕组涡流消耗+并绕导线的环流消耗+杂散消耗+引线消耗

阻抗电压：当变压器二次绕组短路(稳态)，，，，，，，一次绕组流通额定电流而施加的电压称阻抗电压Uz。。。。。。。通常Uz以额定电压的百分数体现，，，，，，，即uz=(Uz/U1n)*100%

匝电势：u=4.44*f*B*At,V

其中：B—铁心中的磁密，，，，，，，TAt—铁心有用截面积，，，，，，，平方米

可以转化为变压器设计盘算常用的公式：


当f=50Hz时：u=B*At/450*10^5,V

当f=60Hz时：u=B*At/375*10^5,V



       若是你已知道相电压和匝数，，，，，，，匝电势即是相电压除以匝数变压器空载消耗盘算-变压器的空载消耗组成。。。。。。。

       空载消耗包括铁芯中磁滞和涡流消耗及空载电流在初级线圈电阻上的消耗，，，，，，，前者称为铁损后者称为铜损。。。。。。。由于空载电流很小，，，，，，，后者可以略去不计，，，，，，，因此，，，，，，，空载消耗基本上就是铁损。。。。。。。

影响变压器空载消耗铁损的因素许多，，，，，，，以数学式体现，，，，，，，则式中


Pn、Pw——体现磁滞消耗和涡流消耗kn、kw——常数；；；；；；；

f——变压器外施电压的频率赫；；；；；；；

Bm——铁芯中最大磁通密度韦/米2；；；；；；；

n——什捷因麦兹常数，，，，，，，对常用的硅钢片，，，，，，，当Bm=(1.0～1.6)韦/米2时，，，，，，，n≈2，，，，，，，对现在使用的偏向性硅钢片，，，，，，，取2．5～3．5。。。。。。。

       凭证变压器的理论剖析，，，，，，，假定初级感应电势为E1（伏），，，，，，，则：E1=KfBm；；；；；；；

       K为比例常数，，，，，，，由初级匝数及铁芯截面积而定。。。。。。。

       由于初级漏阻抗压降很小，，，，，，，若忽略不计，，，，，，，  则E1=U1

       可见，，，，，，，变压器空载消耗铁损与外施电压有很大关系若是电压V为一定值，，，，，，，则变压器空载消耗铁损稳固，，，，，，，（由于f稳固），，，，，，，又由于正常运行时U1=U1N，，，，，，，故空载消耗又称稳固消耗。。。。。。。若是电压波动，，，，，，，则空载消耗即转变。。。。。。。变压器的铁损与铁芯质料及制造工艺有关，，，，，，，与负荷巨细无关。。。。。。。

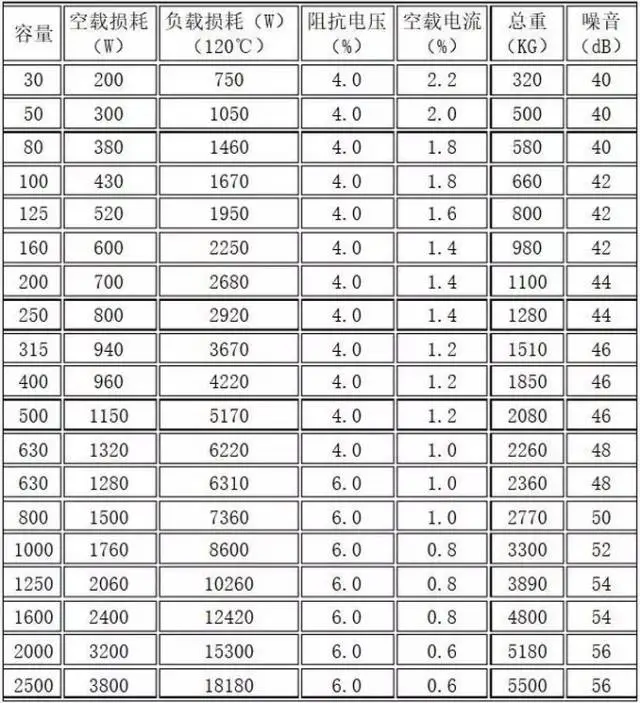

干式变压重视量及参数
