直流高压爆发器操作办法

　　直流高压爆发器

　　如做容性负载时，，，，，应接入限流电阻

　　1试验器在使用前应检查其完好性，，，，，联接电缆不应有断路和短路，，，，，装备无破碎等损坏。。。。。

　　2.将机箱、倍压筒安排到合适位置划分联接好电源线、电缆线和接地线，，，，，保；；；；；そ拥叵哂胧虑榻拥叵咭约胺诺绨舻慕拥叵呔Φザ澜拥绞云返牡叵呱(即一点接地)。。。。。严禁各接地线相互串联。。。。。为此，，，，，应使用DHV***接地线。。。。。

　　3.电源开关放在关断位置并检查调压电位器应在零位。。。。。过电压保；；；；；ふㄖ狄谎匠Ｎ匝榈缪沟1.1倍。。。。。

　　4.空载升压验证过电压保；；；；；ふㄊ欠裱杆。。。。。

　　5.接通电源开关，，，，，此时红灯亮，，，，，体现电源接通。。。。。

　　6.按绿色按钮，，，，，则绿灯亮，，，，，体现高压接通。。。。。

　　7.顺时针偏向平缓调理调压电位器，，，，，输出端即从零最先升压，，，，，升至所需电压后，，，，，按划准时间纪录电流表读数，，，，，并检查控制箱及高压输出线有无异常征象及声响。。。。。

　　8.降压，，，，，将调压电位器回零后，，，，，随即按红色按钮，，，，，切断高压并关闭电源开关。。。。。

　　9.对试品举行走漏及直流耐压试验。。。。。在举行检查试验确认试验器无异常情形后，，，，，即可最先举行试品的走漏及直流耐压试验。。。。。将试品、地线等联接好，，，，，检查无误后即翻开电源。。。。。

　　10.升压至所需电压或电流。。。。。升压速率以每秒3—5kV试验电压为宜。。。。。关于大电容试品升压时还需监视电流表充电电流不凌驾试验器的z大充电电流。。。。。对小电容试品如氧化锌避雷器、磁吹避雷器等先升至所需电压(电流)的95%，，，，，再缓慢仔细升至所需的电压(电流)。。。。。然后从数显表上读出电压(电流)值。。。。。如需对氧化锌避雷器举行0.75UDC—1mA丈量时，，，，，先升至UDC1mA电压值，，，，，然后按下黄色按钮，，，，，此时电压即降至原来的75%，，，，，并坚持此状态。。。。。此时可读取电流。。。。。丈量完毕后，，，，，调压电位器逆时针回到零，，，，，按下绿色按钮。。。。。需再次升压时按绿色按钮即可。。。。。

　　须要时用外接高压分压器比对控制箱上的电压。。。。。

　　11.试验完毕，，，，，降压，，，，，关闭电源。。。。。

　　12.几种丈量要领

　　a.一样平常丈量时，，，，，当接好线后，，，，，先把联接试品的线悬空，，，，，升到试验电压后读取空试时的电晕和杂散电流I，，，，，然后接上试品升到试验电压读取总电流Ⅰ1;试品泄泄电流：Io=Ⅰ1—I’

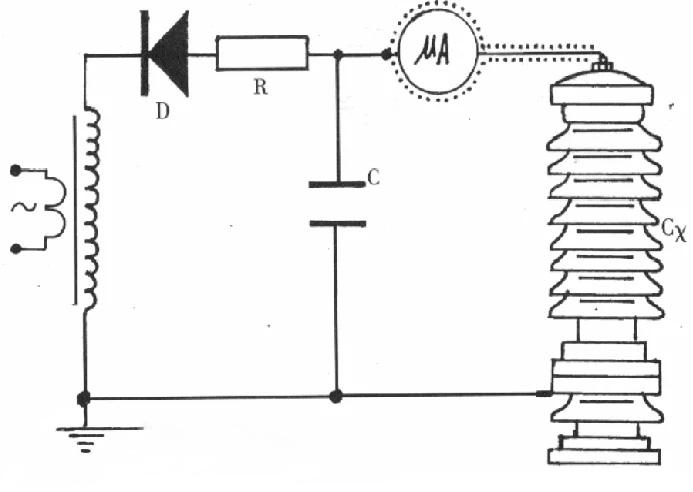

　　b.当需要jz丈量被试品泄泄电流时，，，，，则应在高压侧串入高压微安表(见下图)

　　微安表接入试品CX高压侧接线图

　　微安表必需有金属屏障，，，，，应接纳屏障线与试品联接。。。。。高压引线的屏障引出应与仪表端的屏障细密联接。。。。。若是试品外貌腌臜要扫除试品外貌泄泄电流的影响可在试品高电位端用裸金属软线细密绕几圈后与高压引线的屏障相联接(见下图)。。。。。

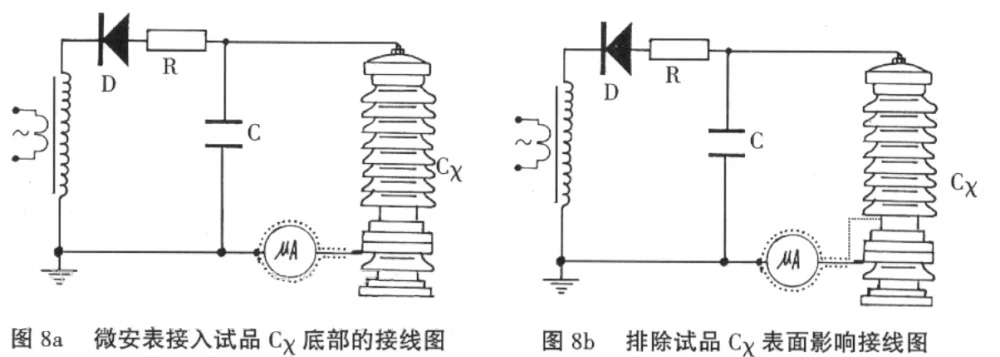

　　c.对氧化锌、磁吹避雷器等试品接地端可拆开的情形下，，，，，也可接纳在试品的底部(地电位侧)串入电流表举行丈量的方法。。。。。当要扫除试品外貌泄泄电流的影响，，，，，可用软的裸铜线在试品地电位端绕上几圈并与屏障线的屏障相联接(见下图)

　　13.关于氧化锌避雷器等小电容试品一样平常通过测压电阻放电时间很快。。。。。而对电缆等大电容试品一样平常要待试品电压自放电至试验电压的20%以下，，，，，再通过配套的放电棒举行放电。。。。。待试品充分放电后挂好接地线，，，，，才允许举行高压引线的拆除和替换接线事情。。。。。

　　14.保；；；；；ば卸蟮牟僮

　　在使用历程中发明绿灯灭，，，，，红灯亮，，，，，电压下降，，，，，即为有关保；；；；；ば卸。。。。。此时应关闭电源开关，，，，，面板指示灯均不亮。。。。。将调压电位器退回零位，，，，，一分钟后待机内低压电容器充分放电后才允许再次翻开电源开关。。。。。重新举行空载试验并查明情形后可再次升压试验。。。。。
