局部放电巡检仪检测缺陷部位和缺陷类型判断依据

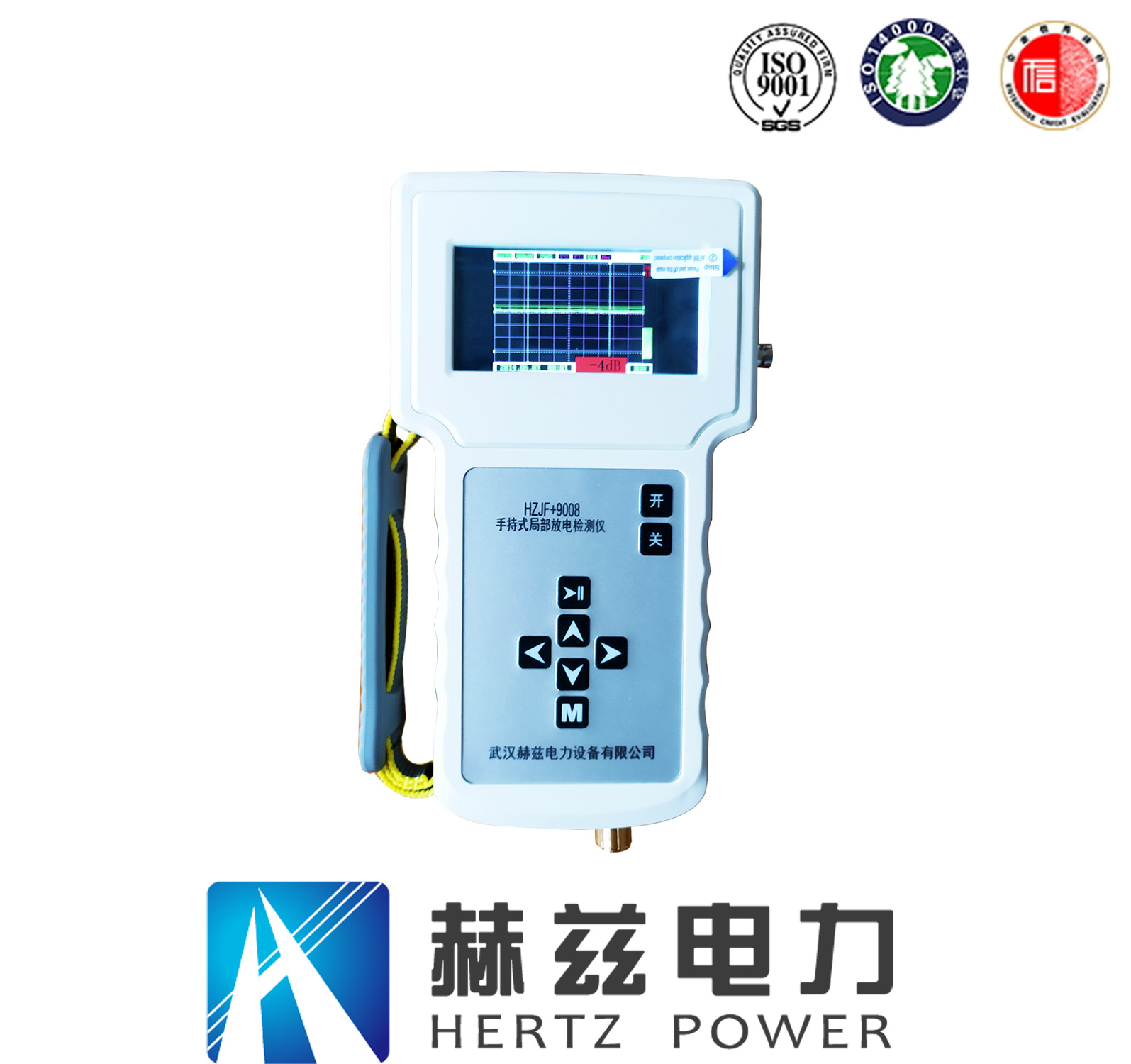

　　HZJF+9008局部放电巡检仪

　　多传感器定位——使用时延要领实现空间定位。。。。。。。。在疑似故障部位使用多个传感器同时丈量，，，，，，并以信号首先抵达的传感器作为触发信号源，，，，，，就可以获得超声波从放电源至各个传感器的撒播时间，，，，，，再凭证超声波在装备媒质中的撒播速率和偏向，，，，，，就可以确定放电源的空间位置。。。。。。。。

　　单传感器定位——移动传感器，，，，，，测试气室差别的部位，，，，，，找到信号的大点，，，，，，对应的位置即为缺陷点。。。。。。。。通过两种要领判断缺陷在罐体或中心导体上。。。。。。。。要领一，，，，，，通过调解丈量频带的要领，，，，，，将带通滤波器丈量频率从100kHz减小到50kHz，，，，，，若是信号幅值显着减小，，，，，，则缺陷位置应在壳体上;信号水平基本稳固，，，，，，则缺陷位置应在中心导体上。。。。。。。。要领二，，，，，，若是信号水平的大值在罐体外貌周线偏向的较大规模泛起，，，，，，则缺陷位置应在中心导体上;若是大值在一个特定点泛起，，，，，，则缺陷位置应在壳体上。。。。。。。。缺陷类型判断依据见表C.1。。。。。。。。

　　缺陷类型判断依据

　　自由金属微粒——关于运行中的装备，，，，，，微粒信号的幅值：配景噪声

　　注：这里的推荐参考值，，，，，，各地因装备状态、运行条件和检测仪器等因素的差别，，，，，，推荐参考值可能差别。。。。。。。。各地可凭证的历史检测数据、自身所能遭受的系统危害举行统计剖析，，，，，，按期修订完善推荐参考值。。。。。。。。

　　电晕放电(数据参考带电装备带电检测手艺规范中划定)——毛刺一样平常在壳体上，，，，，，但导体上的毛刺危害更大。。。。。。。。只要信号高于配景值，，，，，，都是有害的，，，，，，应凭证工况酌情处置惩罚。。。。。。。。在耐压历程中发明毛刺放电征象，，，，，，即便低于标准值，，，，，，也应举行处置惩罚。。。。。。。。

　　悬浮电位——电位悬浮一样平常爆发在断路器气室的屏障松动，，，，，，PT/CT气室绝缘支持松动或偏移，，，，，，母线气室绝缘支持松动或偏移，，，，，，气室毗连部位接插件偏离或螺栓松动等。。。。。。。。装备内部只要形成了电位悬浮，，，，，，就是危险的，，，，，，应增强监测，，，，，，有条件就应实时处置惩罚。。。。。。。。关于126kV GIS，，，，，，若是100Hz信号幅值远大于50Hz信号幅值，，，，，，且Vpeak>10mV，，，，，，应缩短检测周期并亲近监测其增添量，，，，，，若是Vpeak>20mV，，，，，，应停电处置惩罚。。。。。。。。关于363kV和550kV及以上装备，，，，，，应提高标准。。。。。。。。
