管线探测仪故障测试原理

　　管线探测仪测试原理是由发射机爆发电磁信号，，，，，，通过差别的发射毗连方法将信号传送到地下被测电缆上，，，，，，电缆感应到电磁信号后，，，，，，在电缆上爆发感应电流，，，，，，感应电流沿着电缆向远处撒播，，，，，，在电流的撒播历程中，，，，，，通过该电缆向地面辐射出电磁波，，，，，，这样当管线定位仪吸收机在地面探测时，，，，，，就会在电缆上方的地面上吸收到电磁波信号，，，，，，通过吸收到的信号强弱转变来判别电缆的位置、走向和故障电缆管线探测仪测试原理。。。。。。。。

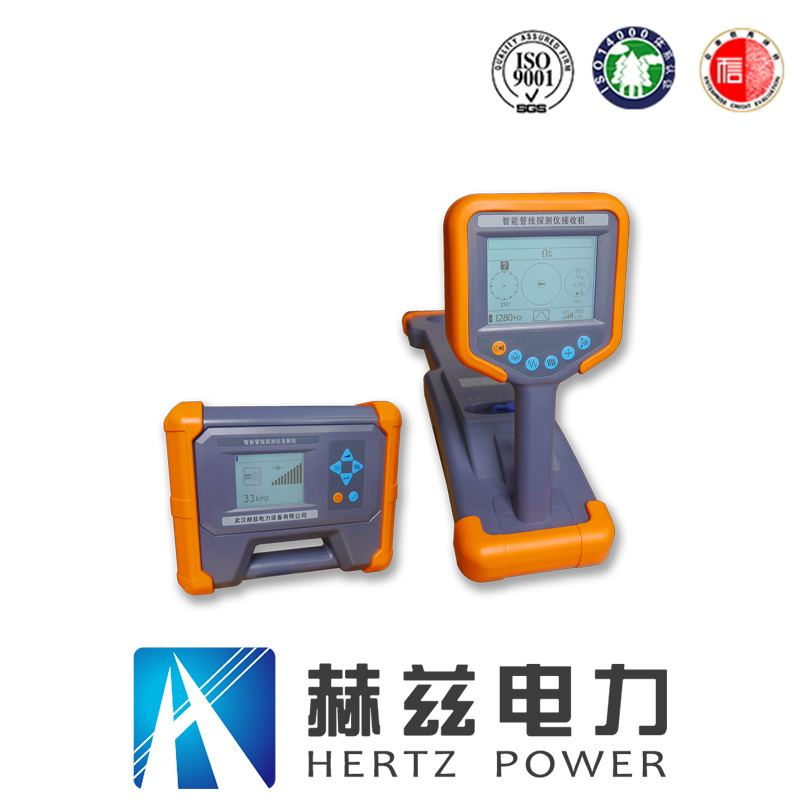

　　HZGX-III电缆管线探测仪

　　现实测试是：操作者(人)在一定的情形(现场)下，，，，，，把发射机、吸收机、选配件及金属管线(被测目的)按一定的原理理论，，，，，，用特定的测试要领团结起来从发送信号到检测信号再得出结论的系统测试历程。。。。。。。。在这个历程中岂论哪个环节使用配合不当，，，，，，都可能造成测试的失败。。。。。。。。也就是说(现实测试是)在职员+管线探测仪+被测目的+所测试现场因素的测试系统，，，，，，操作管线探测仪只是一个主要环节，，，，，，对金属管线结构、供电方法、接线情形及敷设情形等因素的相识一样主要，，，，，，相识的情形越多越有利于测试的效果。。。。。。。。在此不做先容本套管线探测仪的各项测试历程(若有需要可以联系客服提供资料)。。。。。。。。

　　发射机原理：

　　接好线后按下电源开关，，，，，，发射机按下确定键最先事情，，，，，，自动检测环路阻抗，，，，，，包管事情在最·佳匹配输出状态，，，，，，当液晶右下角图标最先旋转标示发射机输出信号，，，，，，批注发射机正稳固事情，，，，，，此时视察环路阻抗值，，，，，，一样平常在1Ω-3KΩ为合适,若是凌驾3KΩ以上，，，，，，说明阻抗过大，，，，，，线路中的信号很弱，，，，，，应

　　从以下三方面来调解改善。。。。。。。。

　　第一、改善接地极的接地条件，，，，，，加湿或改接系统地。。。。。。。。

　　第二、把金属管线所施加信号的相在另一端接地。。。。。。。。

　　第三、调解频率，，，，，，将开机时的低频改成高频(注：直连法测金属管线时高频足以知足测试)

　　吸收机原理

　　以目今吸收到的信号强度为基准(三位数字值)以该点位轴心转动吸收机，，，，，，吸收到的信号会随转动而削弱，，，，，，当减到最弱时，，，，，，机头的指向与金属管线在该点的走向成90°角。。。。。。。。继续转动吸收机，，，，，，吸收到的信号有又会随转动而增强，，，，，，当增强到与基准值相同时，，，，，，机头的指向就是金属管线的路径偏向，，，，，，沿着机头指向跟踪着最强信号向前走，，，，，，就探测出了金属管线的准确路径，，，，，，这个历程就是信号的跟踪，，，，，，同时也就探测出了路径。。。。。。。。

　　电缆管线探测仪测试故障点定位原理

　　电缆的敷设方法是多样的，，，，，，有直埋土壤中的，，，，，，有穿管的，，，，，，有敷设在沟道中的，，，，，，岂论哪种敷设方法对测试路径，，，，，，侧埋深都不受影响，，，，，，用同样的方法即可完成，，，，，，可是对测故障和故障点定位原理就差别了，，，，，，不但受埋设方法的影响，，，，，，并且也受电缆电压品级的影响，，，，，，一样平常情形下，，，，，，10kv及以上电压品级电缆不提倡用管线探测仪测试故障，，，，，，而500v电压品级电缆应优先思量管线探测仪测试故障。。。。。。。。值得一提的是，，，，，，使用电缆管线探测仪解决500v电压品级的直埋电缆，，，，，，地埋线及路灯线路故障是最·佳选择。。。。。。。。
