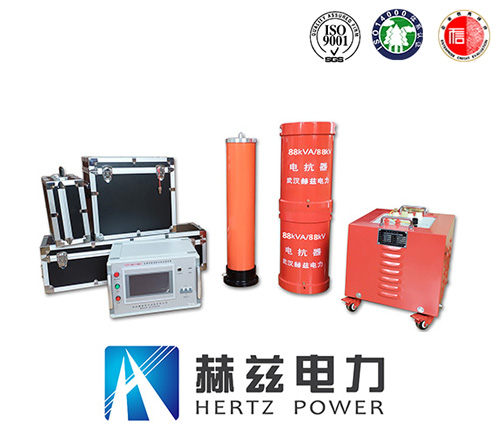

变频串联谐振系统的组成部件共有五种，，，，，划分是控制系统、励磁变压器、多级组合型电抗器及电压丈量系统、耦合电容器和基本负载五种构件。。。。。。。

　　一、控制系统

　　控制系统是变频谐振系统的心脏？？？？？？？,它包括了所有的电子及控制？？？？？？？.所有的？？？？？？？榉旁谝桓隹刂乒裰,操作屏在控制柜的上方,操作职员可以控制所有的功效、读取最新的丈量值(电压、频率、电流等)、视察系统的运行状态.

　　二、励磁变压器

　　励磁变压器的作用是将控制单位的输出酿成谐振回路的输入.其一次线圈和控制单位相连,二次线圈则取决于高压回路的品质因数的期望值.励磁变压器可以做在电抗器的内部,或者做成自力单位.

　　三、高压电抗器

　　在谐振频率下,电抗器与负载将励磁方波电压酿成理想正弦波.高压电抗器的参数选择必需充分思量到试品功率和频率规模.

　　四、多级组合型电抗器

　　单级电抗器组合后可以知足回路的最优设置,包管输出电压和频率规模,每级电抗器的电压品级可以单独确定.这种电抗器的优点是组合利便、便于运输,弱点是运行工况时间短.

　　五、电压丈量系统、耦合电容器和基本负载

　　电压丈量系统包括一个分压器和一个峰值电压表,电压表装置在控制柜中,电压值在操作屏上显示.分压器也可以看成耦合电容器和基本负载使用.在多级组合电抗器中,分压器是自力单位,而在SF6绝缘和箱型电抗系统中,分压器已经装置到电抗器中.
