变压器绕组变形测试仪简介 ----Product introduction
变压器绕组变形测试仪凭证对变压器内部绕组特征参数的丈量， ，，，，，接纳现在天下蓬勃国家正在开发完善的内部故障频率响应剖析(FRA)要领， ，，，，，能对变压器内部故障作出准确判断。。。。。。。。
变压器设计制造完成后， ，，，，，其线圈和内部结构就确定下来， ，，，，，因此对一台多绕组的变压器线圈而言， ，，，，，若是电压品级相同、绕制要领相同， ，，，，，则每个线圈对应参数(Ci、Li)就应该是确定的。。。。。。。。因此每个线圈的频域特征响应也随之确定， ，，，，，对应的三相线圈之间其频率图谱具有一定可比性。。。。。。。。
变压器在试验历程中爆发匝间、相间短路， ，，，，，或在运输历程中爆发冒犯， ，，，，，造成线圈相对位移， ，，，，，以及运行历程中在短路和故障状态下因电磁拉力造成线圈变形， ，，，，，就会使变压器绕组的漫衍参数爆发转变。。。。。。。。进而影响并改变变压器原有的频域特征， ，，，，，即频率响应爆发幅度转变协调振频点偏移等。。。。。。。。并凭证响应剖析要领研制开发的变压器绕组测试仪， ，，，，，就是这样一种新颖的变压器内部故障无损检测装备。。。。。。。。它适用于63kV～500kV电力变压器的内部结构故障检测。。。。。。。。
变压器绕组变形测试仪是将变压器内部绕组参数在差别频域的响应转变经量化处置惩罚后， ，，，，，凭证其转变量值的巨细、频响转变的幅度、区域和频响转变的趋势， ，，，，，来确定变压器内部绕组的转变水平， ，，，，，进而可以凭证丈量效果判断变压器是否已经受到严重破损、是否需要举行大修。。。。。。。。
关于运行中的变压器而言， ，，，，，无论已往是否生涯有频域特征图， ，，，，，通过较量故障变压器线圈间特征图谱的差别， ，，，，，也可以对故障水平举行判断。。。。。。。。虽然， ，，，，，若是生涯有一套变压器原有的绕组特征图， ，，，，，更易对变压器的运行状态、事故后剖析和维护磨练提供更为准确有力的依据。。。。。。。。
国家电力公司揭晓的[2000]589号文件《避免电力生产重大事故的二十五项重点要求》中15.2条明确划定：“110KV及以上电压品级变压器在出厂和投产前应做低电压短路阻抗测试或用频响法测试绕组变形以保存原始纪录。。。。。。。。”15.6中划定：“变压器在遭受近区突发短路后， ，，，，，应做低电压短路阻抗测试或用频响法测试绕组变形， ，，，，，并与原始纪录较量， ，，，，，判断变压器无故障后， ，，，，，方可投运。。。。。。。。”低电压阻抗测试能准确反应变压器在绕组变形前后阻抗值的转变。。。。。。。。
2005年6月国家电网公司在《十八项电网重大反事故步伐》的9.2.3和9.7.2中再次要求：110kV及以上电压品级变压器在出厂和投产前， ，，，，，应做低电压短路阻抗测试， ，，，，，以留原始纪录。。。。。。。。110kV及以上电压品级变压器在遭受出口短路、近区多次短路后， ，，，，，应做低电压短路阻抗测试， ，，，，，并与原始纪录举行较量， ，，，，，同时应团结短路事故攻击后的其他电气试验项目举行综合剖析。。。。。。。。判断变压器无故障后， ，，，，，方可投运。。。。。。。。正常运行的变压器应至少每6年测一次。。。。。。。。
国家标准《GB1094.5－2003电力变压器第五部分遭受短路的能力》将短路电抗值作为诊断变压器是否遭受住了短路电流攻击的划定项目。。。。。。。。并特殊强调：“视察丈量电抗的转变是特殊主要的”。。。。。。。。
2008年11月1日实验的《DL/T1093-2008电力变压器绕组变形的电抗法检测判断导则》划定：现场可接纳低电压试验电源实测电力变压器绕组和铁芯的动稳固状态参数， ，，，，，用以判断变压器绕组有无变形或位移。。。。。。。。确定变压器绕组及铁心的动稳固状态。。。。。。。。导则对检测时机、检测参数、检测要领、测试仪器、判断原理、判断的定量界线都作了划定或提醒。。。。。。。。
2008年11月1日实验的《DL/T1093-2008电力变压器绕组变形的电抗法检测判断导则》将使得电抗法测试有法可依， ，，，，，有明确的判据可用。。。。。。。。
变压器绕组变形测试仪由条记本电脑及单片机组成高精度丈量系统,结构紧， ，，，，，操作简朴， ，，，，，具有较完整的测试剖析功效， ，，，，，比照使用说明书或经由短期培训即可自行操作使用。。。。。。。。
变压器绕组变形测试仪参数 ----Technical parameter
| 扫描方法 | ||
| 线性扫描漫衍 | 扫频丈量规模 | (10Hz)-(10MHz)、40000扫频点 区分率为0.25kHz、0.5kHz和1kHz |
| 分段扫频丈量漫衍 | 扫频丈量规模 | (0.5kHz)-(1MHz)、2000扫频点；；；；；；；； (0.5kHz)-(10kHz) (10kHz)-(100kHz) (100kHz)-(500kHz) (500kHz)-(1000kHz) |
| 手艺参数 | ||
| 幅度丈量规模 | (-120dB)至(+20dB) | |
| 幅度丈量精度 | 0.1dB | |
| 扫描频率精度 | 0.01% | |
| 信号输入阻抗 | 1MΩ | |
| 信号输出阻抗 | 50Ω | |
| 信号输出幅值 | ±20V | |
| 同相测试重复率 | 99.9% | |
| 丈量仪器尺寸 | 300X340X120(mm) | |
| 仪器铝合金箱尺寸 | 310X400X330(mm) | |
| 总体重量 | 10Kg | |
变压器绕组变形测试仪功效 ----Product features
●变压器绕组变形测试仪由丈量部分及剖析软件部分组成， ，，，，，丈量部分是高速单片机控制， ，，，，，由信号天生及信号丈量组成。。。。。。。。丈量部分由无线蓝牙接口与平板电脑毗连， ，，，，，无需接线， ，，，，，使用利便， ，，，，，也可使用USB接口与平板电脑或者条记本电脑毗连。。。。。。。。
●在测试历程中仅需要拆除变压器的毗连母线， ，，，，，不需要对变压器举行吊罩、拆装的情形下就完成所有测试。。。。。。。。
●仪用具备多种频率线形扫频丈量系统丈量功效， ，，，，，线形扫频丈量扫描频率高达10MHz， ，，，，，频率扫描距离可分为0.25kHz、0.5kHz和1kHz,对变压器变形情形提供更多的剖析。。。。。。。。
●仪器智能化水平高， ，，，，，使用利便， ，，，，，具有自动量程调理， ，，，，，自动采样频率调理等多种功效。。。。。。。。
●软件接纳windows平台， ，，，，，兼容windows98/2000/winXP/Windows7系统。。。。。。。。为使用者提供了越发利便和易于使用的显示界面。。。。。。。。
●提供历史曲线比照剖析， ，，，，，可同时加载多条历史曲线视察， ，，，，，能详细选择恣意曲线举行横向和纵向剖析。。。。。。。。配有专家智能剖析诊断系统， ，，，，，可以自动诊断变压器绕组的状态， ，，，，，同时加载6条曲线， ，，，，，各条曲线相关参数自动盘算， ，，，，，自动诊断绕组的变形情形， ，，，，，给出诊断的参考结论。。。。。。。。
●软件治理功效强盛， ，，，，，充分思量现场使用的需要， ，，，，，自动生涯情形条件参数， ，，，，，以便作变压器绕组变形诊断时提供依据。。。。。。。。丈量数据自动存盘、具有彩色打印功效， ，，，，，利便用户出测试报告。。。。。。。。
●软件人性化特点显着， ，，，，，丈量的种种条件多为选择项， ，，，，，变压器详细参数可生涯用做诊断参考， ，，，，，并且不必在现场输入， ，，，，，可以以后再添加修改信息， ，，，，，使用起来越发利便。。。。。。。。
●软件智能化水平高， ，，，，，在输入、输出信号毗连好之后， ，，，，，设置好条件参数， ，，，，，就可以完成所有的丈量事情， ，，，，，并且随时能在丈量中翻开历史波形曲线举行较量视察和阻止丈量。。。。。。。。
●每相丈量所需时间小于60秒,对一台高、中、低绕组的电力变压器（容量、电压品级不限）举行绕组变形丈量， ，，，，，总需时间不凌驾10分钟。。。。。。。。
●丈量变压器时,接线职员可恣意布放信号输入输出引线,对丈量效果无影响,接线职员可停留在变压器油箱上面,不必下来,减轻劳动强度。。。。。。。。

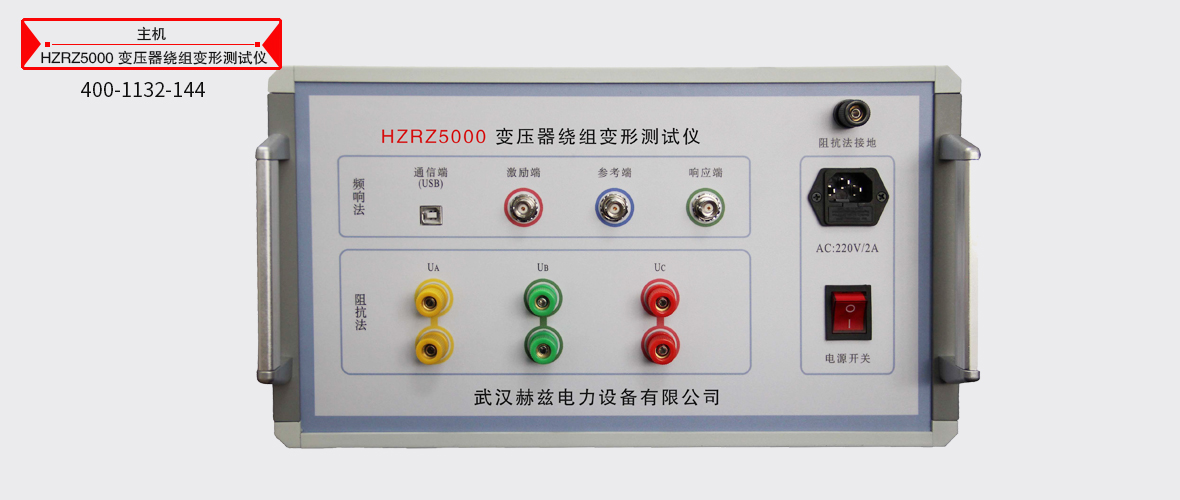

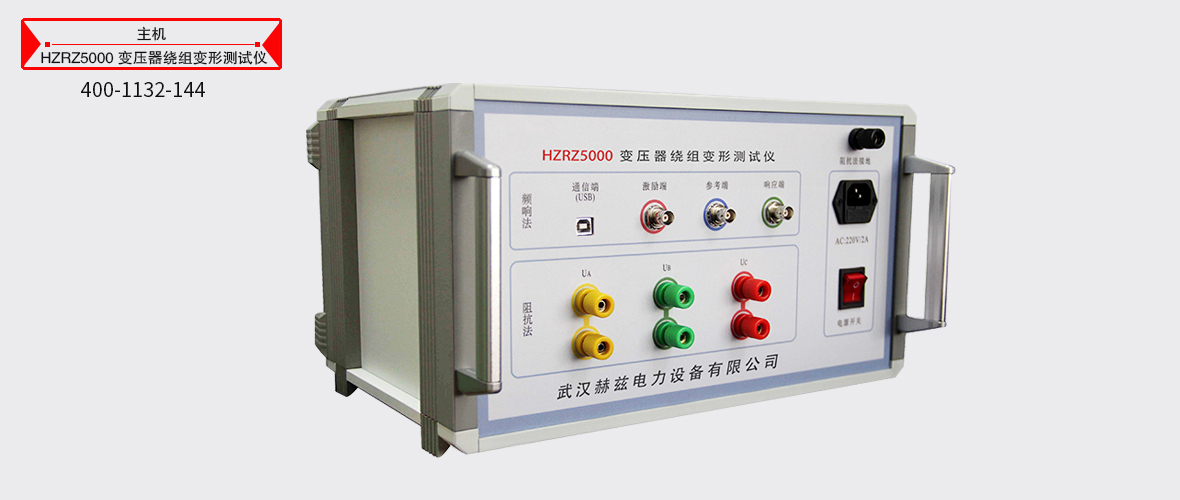

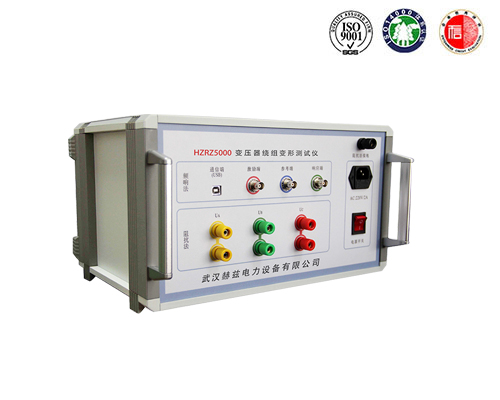

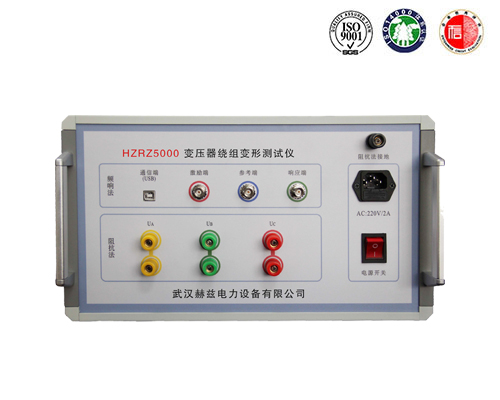

变压器绕组变形测试仪图片 ----Picture display
变压器绕组变形测试仪附件配件 --------Accessories
本产品HZRZ-5000变压器绕组变形测试仪表详细清单请以说明书或代销条约为准
注 ; 尊时凯龙产品外观以现实产品为准， ，，，，，手艺参数和型号若有变换， ，，，，，恕不另行通知
