一、事情情形
1.  使用情形温度:-20℃～+55℃
2  相对湿度:    ≤90%（25℃）
3  事情频率:     50Hz±0.5Hz
4.    相对湿度：≤90%RH;
5.    海拔高度:  ≤1000米；；；；；；；；
6  电源波形畸变系数小于5%

二、装置主要手艺参数及功效
1、额定容量：40kVA；；；；；；；；
2、输入电源：220V，，，，，，频率为50Hz；；；；；；；；
3、额定电压：80KV；；；；；；；；
4、额定电流：0.5A；；；；；；；；
5、事情频率：50Hz；；；；；；；；
6、波形畸变率：输出电压波形畸变率≤1%；；；；；；；；
7、事情时间：额定负载下允许一连1min；；；；；；；；过压1.2倍1分钟；；；；；；；；
8、温    升：额定负载下一连运行1min后温升≤65K；；；；；；；；
9、品质因素：装置自身Q≥10(f=50Hz)；；；；；；；；
10、丈量精度：系统有用值1.5级；；；；；；；；
11、情形电磁场滋扰所引起标准器的误差转变，，，，，，小于被检互感器基本误差限值的1/20；；；；；；；；由检定接线引起被检互感器误差的转变，，，，，，小于被检互感器误差限值的1/10

三、装备遵照标准
GB10229-88               《电抗器》
GB1094　　　　　　　　《电力变压器》
GB50150-91　　　　　　《电气装置装置工程电气装备交接试验标准》
DL/T 596-1996            《电力装备预防性试验规程》
GB1094.1-GB1094.6-96   《外壳防护品级》
GB2900　　　　　　　　《电工名词术语》
GB/T16927.1~2-1997　　 《高电压试验手艺》
JB3570-1991

四、系统设置及其参数

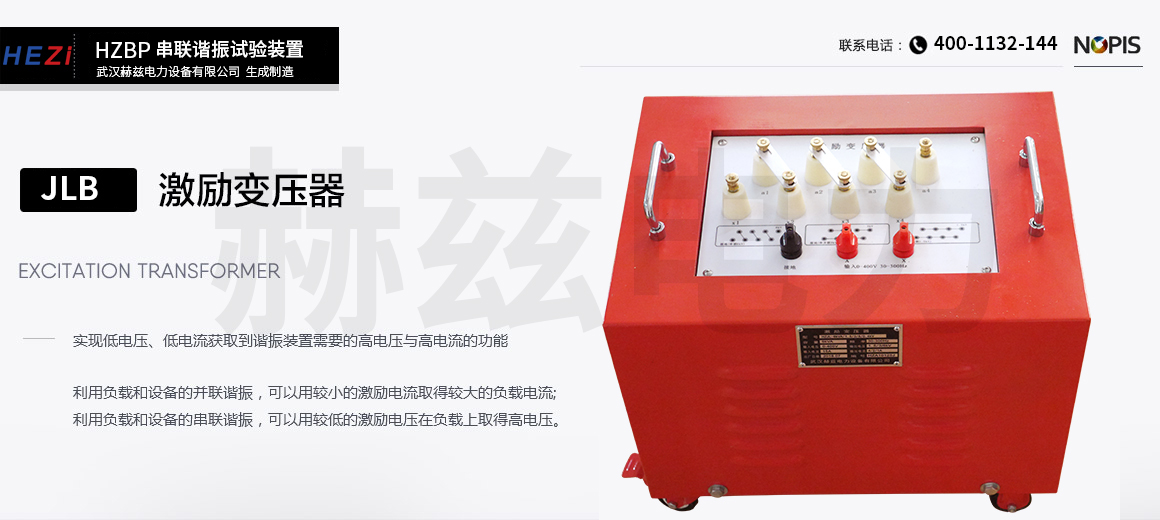

1.    激励变压器HZJLB-3kVA/4/8kV/0.2kV                      1台
额定容量：3kVA；；；；；；；；
输入电压：220V，，，，，，单相；；；；；；；；
输出电压：4/8kV；；；；；；；；
结    构：干式；；；；；；；；
重    量：约22 kg；；；；；；；；

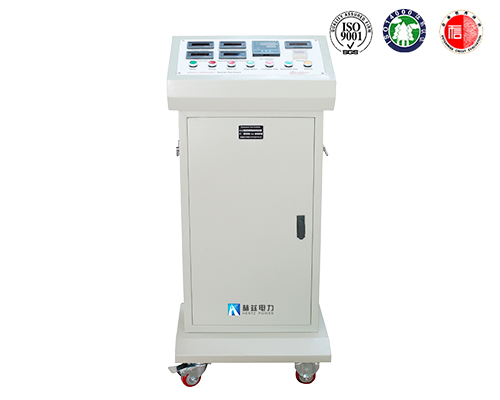

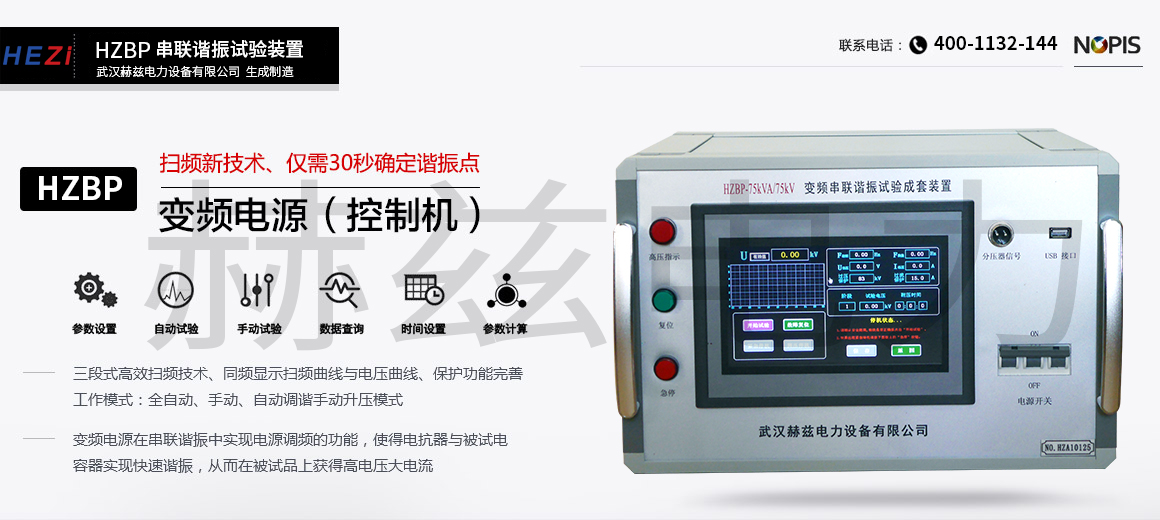

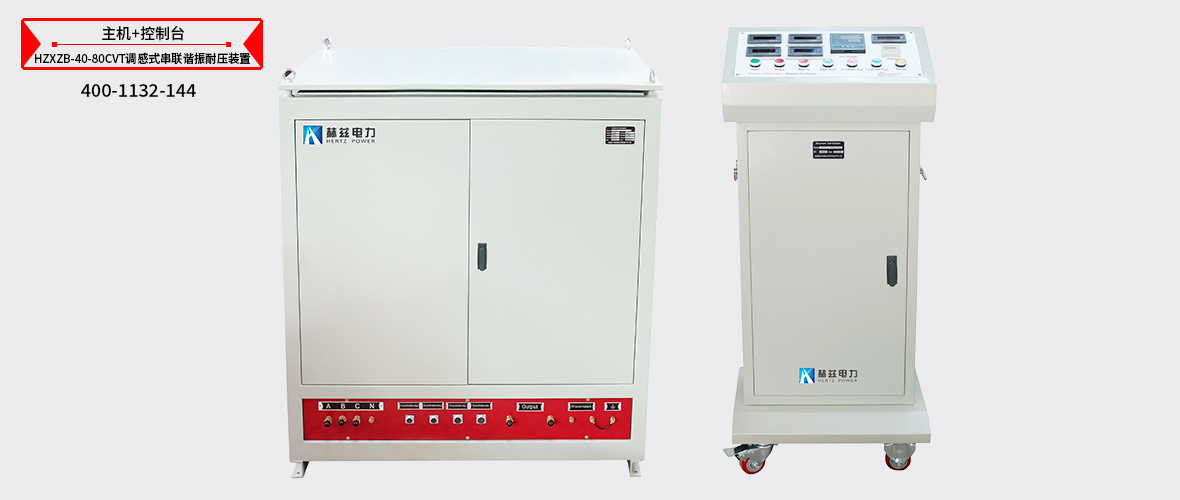

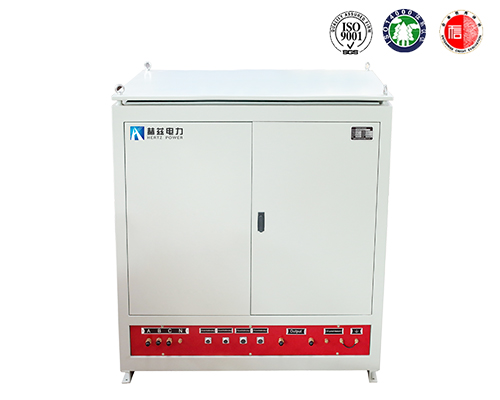

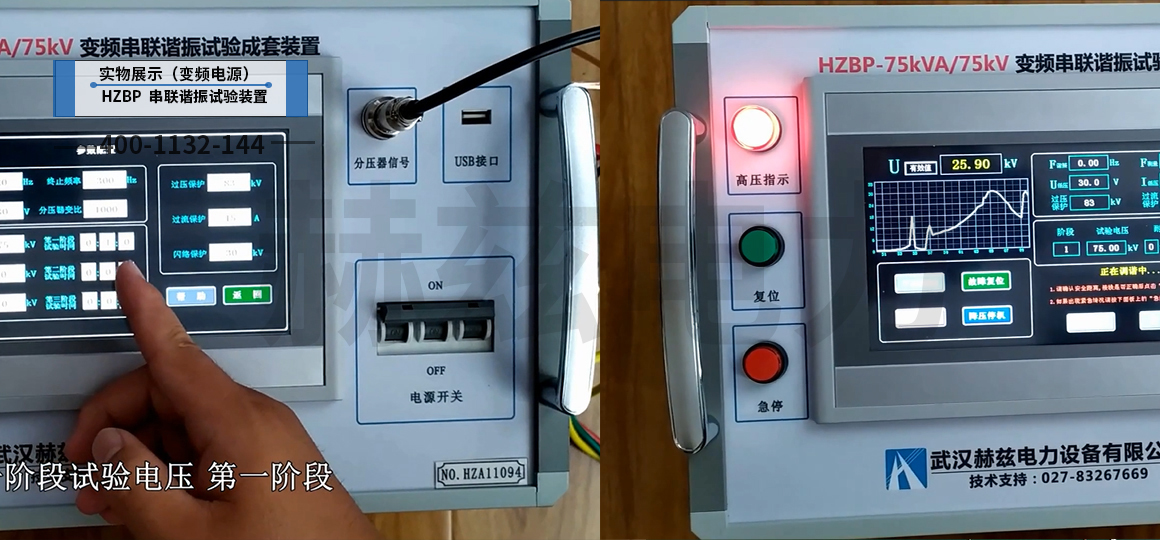

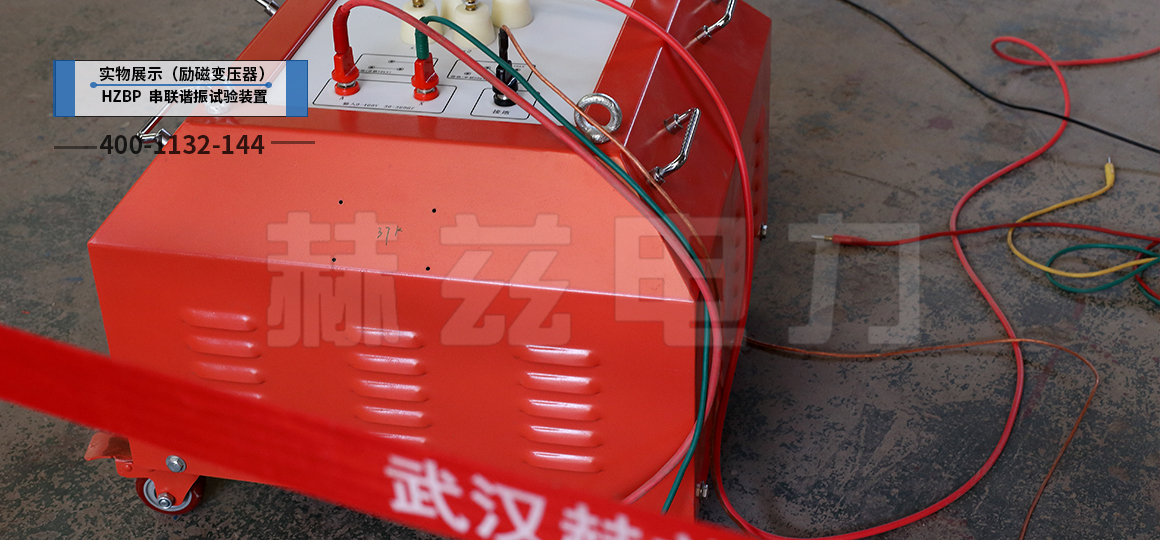

2.    控制电源HZBP-3KVA/220V                              1台
a)    额定输出容量：3KVA
b)    事情电源：220±10%V    工频
d)    输出电压：0 - 250V，，，，，，
g)    额定输入电流：12A
h)    额定输出电流：12A
i)        运 行 时 间：额定容量下一连1min
j)    额定容量下一连运行1min元器件最高温度≤65K;
k)    噪 声 水 平：≤50dB
l）重    量：约13 kg；；；；；；；；

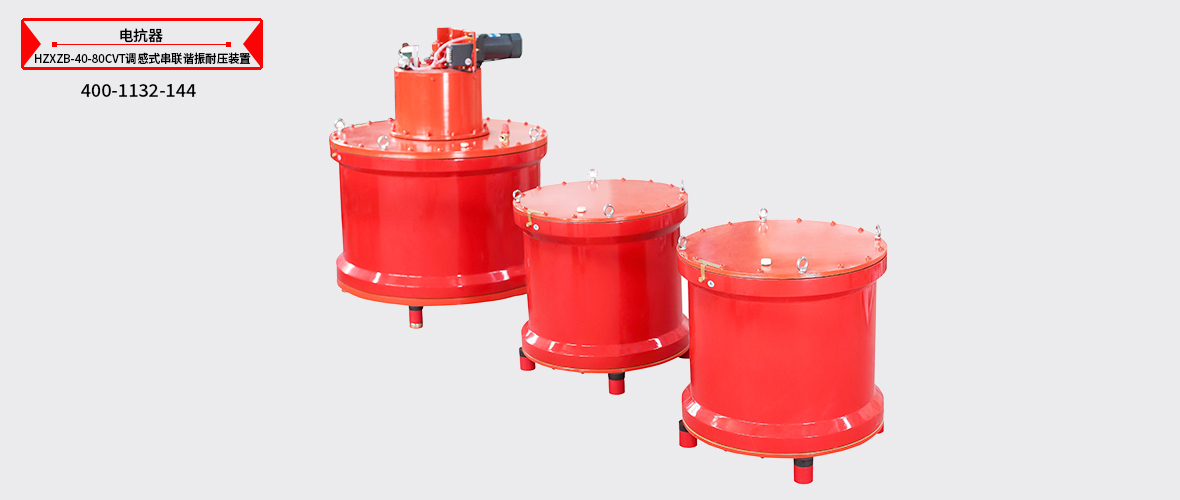

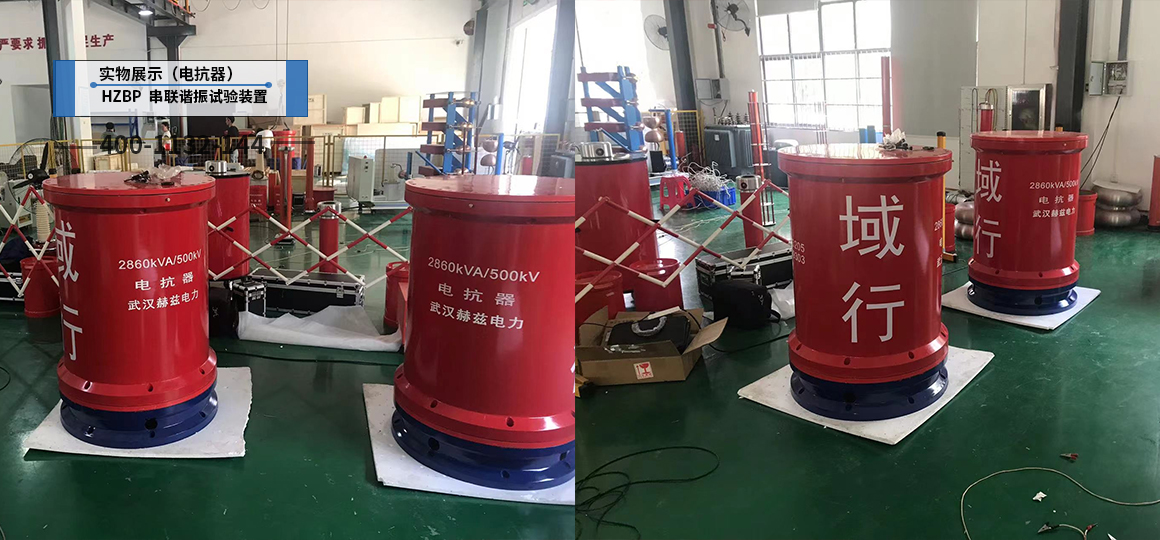

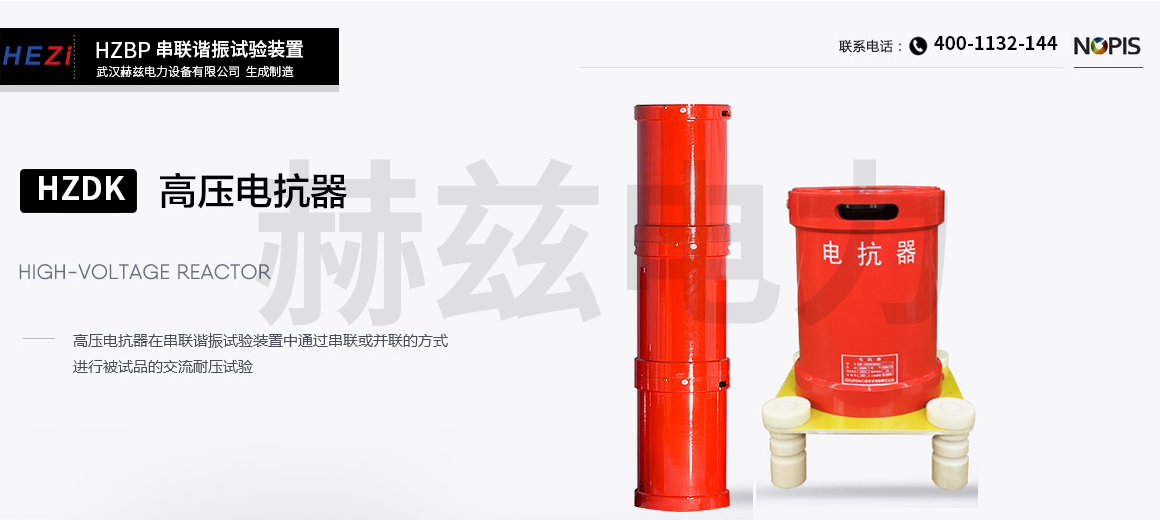

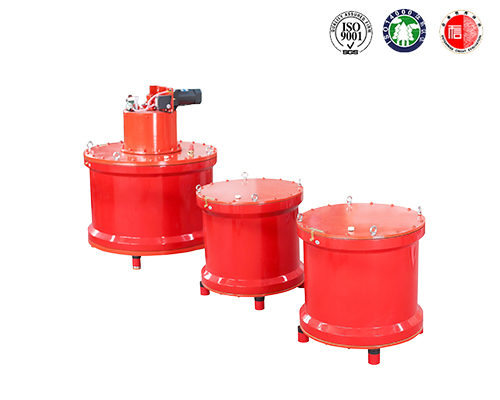

3.    可调电抗器HZDK-20kVA/40kV                           2节
额定容量：20kVA;
额定电压：40kV；；；；；；；；
额定电流：0.5A；；；；；；；；
电 感 量： 150H-300H/单节可调
品质因素：Q≥10 (f=50Hz)；；；；；；；；
结    构：干式；；；；；；；；
重    量：约26kg；；；；；；；；六、供货清简单览表
（一）设置装备一览表

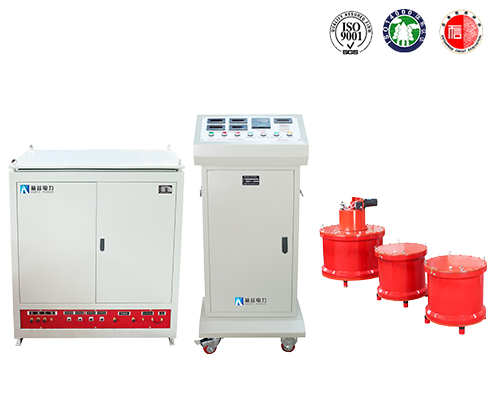

序号	设  备  名  称	型  号  及  规  格	单位	数目	备注
1	激励变压器	HZJLB-3kVA/4/8kV/0.2kV	台	1
2	控制电源	HZBP-3KVA/0.22kV	台	1
3	高压电抗器	HZDK-20kVA/40kV	台	2

（二）装备附件一览表

序号	资  料  名  称	单位	数目	备  注
1	出厂试验报告	份	1
2	成套装置使用说明书	份	1
3	产品及格证和用户意见卡	套	1

1.1输出电压波形好，，，，，，回路处于工频谐振状态，，，，，，对工频基波电流呈低电抗，，，，，，而对其他谐波电流呈高电抗，，，，，，有优良的滤波性能。。。。。。

1.2需要电源容量小。。。。。。由于回路呈谐振状态，，，，，，输出容量是所需电源容量的Q倍，，，，，，品质因数Q值可达20～80。。。。。。

1.3当试品爆发击穿，，，，，，回路失谐，，，，，，电抗器连忙起到限制短路电流作用，，，，，，回路电流只有正常事情电流的1/Q，，，，，，不会加剧对被试品的破损。。。。。。

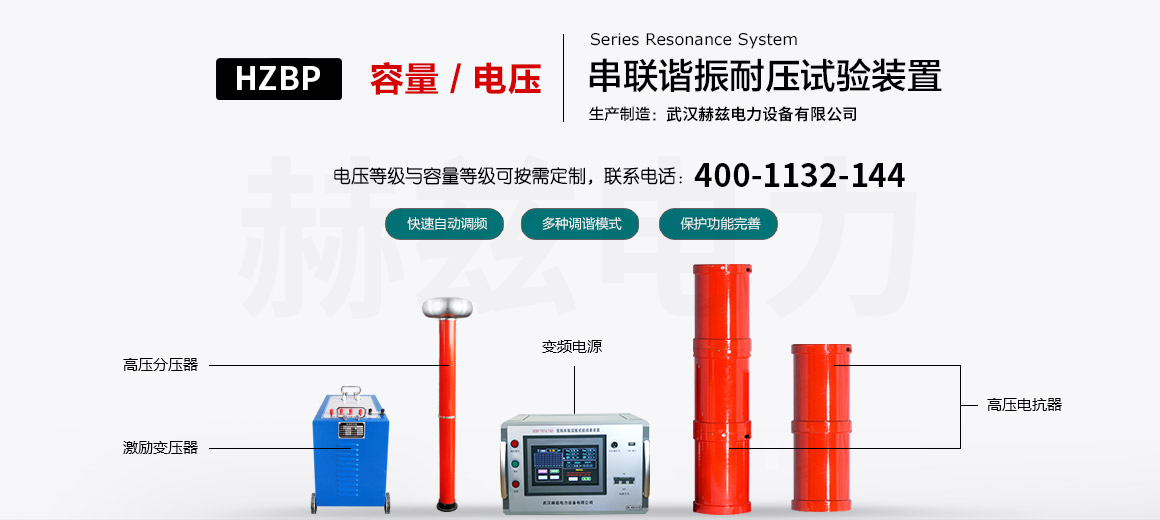

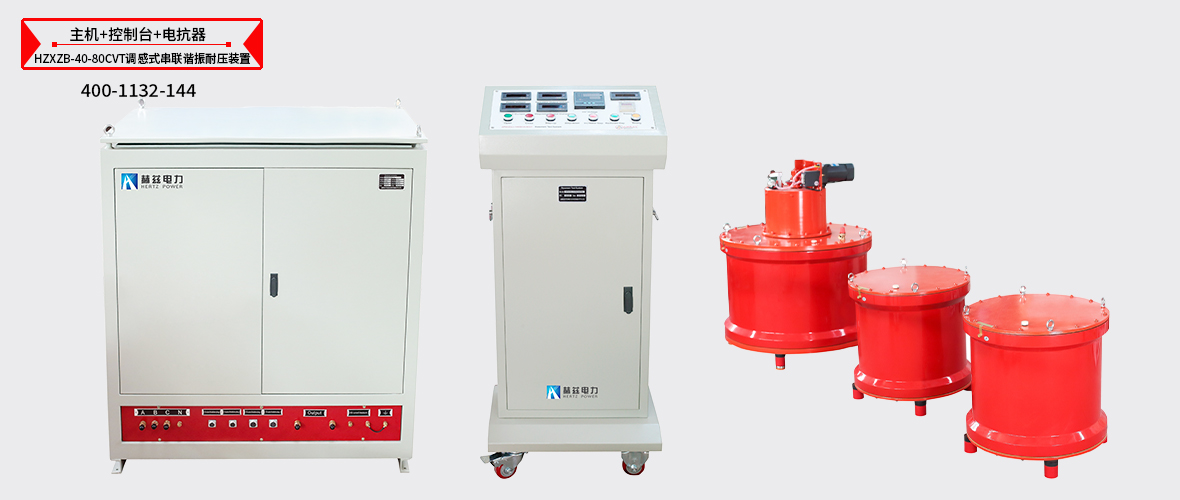

1.4该装置为干式组合式串联谐振装置，，，，，，由干式试验变压器（励磁变压器）和一台干式电抗器组成。。。。。。

1.5本装置整套装备应为组合式，，，，，，适合现场使用。。。。。。

1.6调压控制箱有过流；；；；；；；；すπ，，，，，，过流；；；；；；；；そ幽刹β胝ā。。。。。

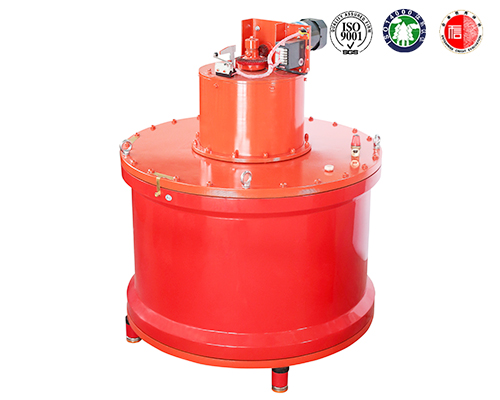

1.7本装置使用的电抗器应接纳一连可调理气隙的方法,利便的宽规模的调理其电感值，，，，，，

2串联谐振升压装备

电抗器与励磁变压器

2.1电抗器的电感值与额定电感值之差不凌驾额定电感值的-5%～+3%。。。。。。

2.2电抗器绝缘水平能耐受其额定电压的1.2倍事情频率电压作用lmin不爆发闪络、击穿。。。。。。

2.3电抗器在谐振装置事情时对应的负荷和时间下，，，，，，绕组温升不大于45K。。。。。。

2.4电抗器在额定电压下，，，，，，5min内举行两次高端对地短路放电，，，，，，整个装置不爆发损坏。。。。。。

2.5电抗器局部放电试验在装置自身系统下举行，，，，，，在额定电压下不大于10pC。。。。。。

2.6调感电抗器操作性能平稳、迅速、无卡涩，，，，，，并可一连可调，，，，，，气隙位置指示与电感值有对应关系，，，，，，指示位置应准确、可靠。。。。。。

2.7电抗器操作系统的毗连为软毗连，，，，，，具有一定的调理规模。。。。。。

2.8电抗器空载消耗耐压后值与耐压前值之比不大于1.02倍。。。。。。

2.9励磁变压器的直流电阻、变比、绝缘电阻、介损性能要求切合GB1094.1、GB1094.2、GB1094.5的性能要求。。。。。。

2.10干式励磁变压器温升性能知足额定容量条件下绕组温升不大于45K，，，，，，绝缘不开裂。。。。。。

2.11励磁变压器绝缘水平应耐受事情频率下的1.2倍额定输出电压作用5min，，，，，，不爆发闪络、击穿。。。。。。
