干式变压器材质剖析仪（触摸屏版）简介 ----Product introduction
变压器材质剖析仪（触摸屏版）是我公司研发职员在原我司变压器容量测试仪基础上升级而成。。。。。延续了我司原仪器的体积小巧、操作简朴、使用利便等优点 ，，，，，，并周全升级了内部处置惩罚器、数据收罗系统、国标数据 ，，，，，，使仪器可用规模更宽 ，，，，，，测试精度更高。。。。。
本仪器包括了变压器容量、变压器空载消耗、变压器负载消耗以及其代号水平判断等功效。。。。。仪器内部自带高效能可充电电池 ，，，，，，无需外接电源即可事情。。。。。电池一次完全充电可一连丈量100台套以上的变压器。。。。。别的 ，，，，，，仪器内可提供三相细密50Hz正弦波交流测试电源 ，，，，，，在丈量变压器容量及变压器负载消耗时不需要外接三相测试电源及调压器、升流器等辅助装备 ，，，，，，从而大大提高了您的事情效率。。。。。
本仪器为多功效丈量仪器 ，，，，，，相当于往常四种测试仪器：即有源变压器容量测试仪+变压器特征参数测试仪+变压器直流电阻测试仪+变压器材质剖析仪。。。。。它可对多种变压器的材质、容量、型式、空载电流、空载消耗、负载消耗、阻抗电压、直流电阻等一系列工频参数举行细密的丈量。。。。。
本产品具有体积小、重量轻、丈量准确度高、稳固性好、操作简朴等诸多优点。。。。。完全可以取代以往使用多表法丈量变压器消耗和容量的要领 ，，，，，，接线更简朴 ，，，，，，测试、纪录更利便 ，，，，，，使您的事情效率获得了大幅度的提升。。。。。
本仪器包括了变压器容量、变压器空载消耗、变压器负载消耗以及其代号水平判断等功效。。。。。仪器内部自带高效能可充电电池 ，，，，，，无需外接电源即可事情。。。。。电池一次完全充电可一连丈量100台套以上的变压器。。。。。别的 ，，，，，，仪器内可提供三相细密50Hz正弦波交流测试电源 ，，，，，，在丈量变压器容量及变压器负载消耗时不需要外接三相测试电源及调压器、升流器等辅助装备 ，，，，，，从而大大提高了您的事情效率。。。。。
本仪器为多功效丈量仪器 ，，，，，，相当于往常四种测试仪器：即有源变压器容量测试仪+变压器特征参数测试仪+变压器直流电阻测试仪+变压器材质剖析仪。。。。。它可对多种变压器的材质、容量、型式、空载电流、空载消耗、负载消耗、阻抗电压、直流电阻等一系列工频参数举行细密的丈量。。。。。
本产品具有体积小、重量轻、丈量准确度高、稳固性好、操作简朴等诸多优点。。。。。完全可以取代以往使用多表法丈量变压器消耗和容量的要领 ，，，，，，接线更简朴 ，，，，，，测试、纪录更利便 ，，，，，，使您的事情效率获得了大幅度的提升。。。。。
干式变压器材质剖析仪（触摸屏版）参数 ----Technical parameter
1、内置电源输出规模：
电压：0～10V 电流：0～10A
2、特征通道测试量程及精度：
电压量程：AC 750V 精度 ，，，，，，±0.2%（F.S）±1个字
电流量程：AC 100A 精度 ，，，，，，±0.2%（F.S）±1个字
3、直阻测试量程：
0.001Ω-0.1Ω （10A）；；；；；0.03Ω-1Ω （5A）
0.06Ω-5Ω （1A）；；；；；0.1Ω-50Ω （200mA）
0.3Ω-200Ω （40mA）；；；；；100Ω-100kΩ （<5mA)
4、直阻测试准确度：0.2%±2μΩ
5、区分率：0.1μΩ
6、功率及其他指标丈量精度功率：
±0.5%（F.S）（CosΦ>0.1）,
±1.0%（F.S）（0.02<CosΦ<0.1）
空（负）载消耗丈量：±2%（0.1≤CosΦ≤1）
7、变压器容量测试规模：6.3~125000KVA
8、事情温度：-20℃～+60℃
9、充电器电源要求：市电 AC160V～265V
10、绝缘度：
⑴、容量测试、电压、电流输入点对机壳的绝缘电阻≥100MΩ
⑵、充电电源输入对机壳之间遭受工频2KV（有用值） ，，，，，，测试时长1分钟
11、体积：40cm×30cm×19cm
12、重量：5㎏
电压：0～10V 电流：0～10A
2、特征通道测试量程及精度：
电压量程：AC 750V 精度 ，，，，，，±0.2%（F.S）±1个字
电流量程：AC 100A 精度 ，，，，，，±0.2%（F.S）±1个字
3、直阻测试量程：
0.001Ω-0.1Ω （10A）；；；；；0.03Ω-1Ω （5A）
0.06Ω-5Ω （1A）；；；；；0.1Ω-50Ω （200mA）
0.3Ω-200Ω （40mA）；；；；；100Ω-100kΩ （<5mA)
4、直阻测试准确度：0.2%±2μΩ
5、区分率：0.1μΩ
6、功率及其他指标丈量精度功率：
±0.5%（F.S）（CosΦ>0.1）,
±1.0%（F.S）（0.02<CosΦ<0.1）
空（负）载消耗丈量：±2%（0.1≤CosΦ≤1）
7、变压器容量测试规模：6.3~125000KVA
8、事情温度：-20℃～+60℃
9、充电器电源要求：市电 AC160V～265V
10、绝缘度：
⑴、容量测试、电压、电流输入点对机壳的绝缘电阻≥100MΩ
⑵、充电电源输入对机壳之间遭受工频2KV（有用值） ，，，，，，测试时长1分钟
11、体积：40cm×30cm×19cm
12、重量：5㎏
干式变压器材质剖析仪（触摸屏版）功效 ----Product features
- 接纳ARM+FPGA+ADC模式 ，，，，，，并配以RT-Thread实时操作系统 ，，，，，，仪器系统更稳健 ，，，，，，丈量精度更高。。。。。
- 7寸彩色高亮液晶 ，，，，，，触摸屏 ，，，，，，Win8气概界面 ，，，，，，中文输入 ，，，，，，全中文菜单。。。。。
- 具有完善电子资助 ，，，，，，各项操作均有接线图和文字形貌 ，，，，，，操作直观简朴。。。。。
- 内置大容量存储器 ，，，，，，USB口通讯 ，，，，，，现场测试数据均可生涯 ，，，，，，凭证客户需要可以将数据上传到PC机。。。。。
- 具有程序远程升级功效 ，，，，，，凭证客户要求可以远程升级仪器程序。。。。。
- 在各测试界面下均可以视察实时电压通道、电流通道的情形。。。。。
- 可以提供各变压器特征测试时电压、电流通道的谐波情形 ，，，，，，并用柱状图显示。。。。。
- 通过简单界面实时显示测试电路的电压、电流、频率、功率因数、有功功率、无功功率、视在功率 ，，，，，，并可以绘制向量图 ，，，，，，以便于判断现场接线情形。。。。。
- 标配特制现场低压短接线 ，，，，，，无需螺丝和扳手 ，，，，，，可牢靠短接被测变压器接线柱 ，，，，，，利便现场测试。。。。。
- 可现场丈量多种配变、电变变压器容量 ，，，，，，无需另配电源 ，，，，，，检测更利便、更快捷
- 团结外配电源以及调压、升压、升流等装备 ，，，，，，可丈量种种变压器的空载电流、空载消耗、阻抗电压、负载消耗等变压器特征数据
- 所有测试效果均自动举行了相关校正。。。。。您只需输入相关参数（如温度、空载校正系数等） ，，，，，，仪器即可自动举行诸如：波形畸形校正、温度校正、非额定电压校正、非额定电流校正等多种校正 ，，，，，，使测试效果准确度更高
- 变压器特征丈量中 ，，，，，，电压最大宗程可达750V ，，，，，，电流最大宗程达100A ，，，，，，且内部配有；；；；；さ缏贰。。。。丈量时不必切换档位既可包管丈量精度 ，，，，，，更不必担心因档位选错而烧坏仪器
- 变压器特征测试时 ，，，，，，电压、电流量程均可以很是无邪、轻盈的举行扩展 ，，，，，，只需简朴的通过外接电压互感器、电流互感器即可 ，，，，，，大大加宽了仪器的测试规模
- 凭证测试效果中的空载、负载消耗 ，，，，，，可自动推定三相油浸式配变、电变变压器的性能水平 ，，，，，，供事情职员现场参考。。。。。
- 直阻测试提供6档输出电流选择 ，，，，，，最大可以输出10A电流。。。。。
- 参数设置越发完善 ，，，，，，可以设置变压器的测试绕阻、分接位置、测试相别、试品温度、折算温度值等。。。。。
- 具有音响放电报警 ，，，，，，镌汰误操作。。。。。

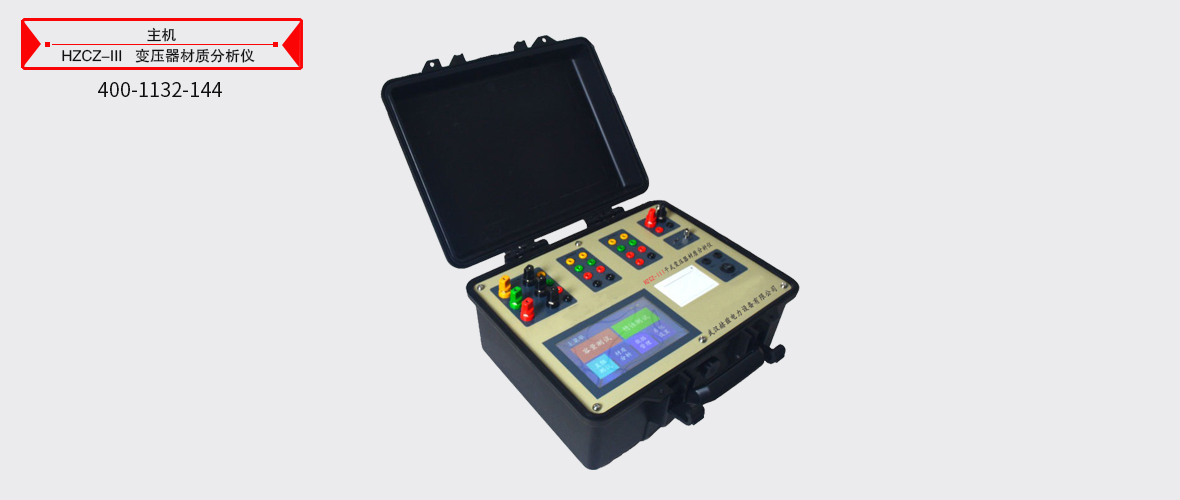

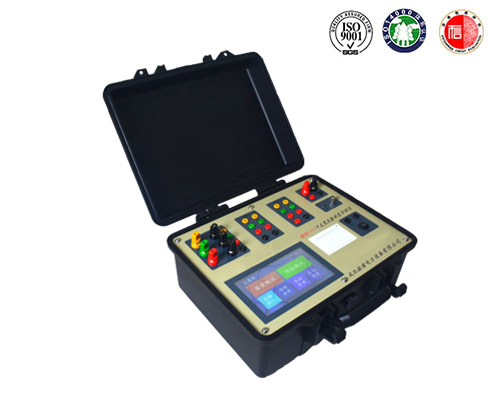

干式变压器材质剖析仪（触摸屏版）图片 ----Picture display
干式变压器材质剖析仪（触摸屏版）附件配件 --------Accessories
本产品HZCZ-III干式变压器材质剖析仪（触摸屏版）表详细清单请以说明书或代销条约为准
注 ; 尊时凯龙产品外观以现实产品为准 ，，，，，，手艺参数和型号若有变换 ，，，，，，恕不另行通知图片干式变压器材质剖析仪（触摸屏版）附件...
