带电电缆识别仪简介 ----Product introduction
HZ-580电缆识别仪是一套高性能带电电缆识别仪，，，，， ，由信号发射机和吸收机组成，，，，， ，用于多条电缆中准确识别目的电缆，，，，， ，同时适用于带电和不带电电缆，，，，， ，带电电缆只适用于三芯带铠电缆。。 。。 。。。识别准确率高，，，，， ，使用利便。。 。。 。。。
带电电缆识别仪参数 ----Technical parameter
1．基准条件和事情条件
| 影响量 | 基准条件 | 事情条件 | 备注 |
| 情形温度 | 23℃±1℃ | -10℃～40℃ | / |
| 情形湿渡 | 40%～60% | ＜80% | / |
| 被测电压电流频率 | 50Hz±1Hz | 45Hz~70Hz | 测试电压电流时 |
| 吸收机事情电压 | 7.4V±0.5V | 7.4V±1V | / |
| 发射机事情电压 | 11.1V±0.5V | 11.1V±1.5V | / |
| 外电场、磁场 | 应阻止 | ||
| 被测电缆位置 | 被测电缆处于柔性电流钳的近似几何中心位置 | ||
2．发射机规格
| 功 能 | 发射复合脉冲频率电流信号，，，，， ，显示剩余电池电压，，，，， ，发射状态动态指示 |
| 电 源 | 11.1V大容量可充锂电池，，，，， ，充满电一连事情约8小时 |
| 输出方法 | 带电识别时卡钳耦合； ；；；；；；停电识别时直连输出 |
| 发射频率 | 625Hz、1562Hz、2500Hz、10KHz（带电识别时），，，，， ，按上下箭头键调理发射频率 |
| 脉冲电压 | 500V（停电识别时） |
| 脉冲电流 | 最大5A（取决于回路电阻的巨细。 。。 。。。 |
| 脉冲频率 | 1次/秒 |
| 脉冲宽度 | 2ms |
| 发射钳内径 | φ120mm |
| 测试线长 | 3米，，，，， ，带鳄鱼夹，，，，， ，红黑各1条 |
| 发射钳尺寸 | 长宽厚300mm×175mm×50mm |
| 发射钳内径 | φ120mm |
| 发射钳线长 | 2m |
| 接地针尺寸 | 长宽厚225mm×100mm×10mm |
| 发射机尺寸 | 320mm×275mm×145mm |
| 发射钳尺寸 | 长宽厚300mm×175mm×50mm |
| 显示模式 | 超大LCD实时显示剩余电池电压，，，，， ，具有背光灯 |
| LCD尺寸 | 长宽128mm×75mm； ；；；；；；显示域124mm×67mm |
| 外包装尺寸 | 长宽高400mm×245mm×335mm |
| 事情温度 | -10℃～40℃ |
| 存储条件 | -20℃~50℃，，，，， ，≤95％RH, 无结露 |
| 背光控制 | 有，，，，， ，白色背光灯 |
| 事情温度 | -10℃～40℃ |
| 存储条件 | -20℃~50℃，，，，， ，≤95％RH, 无结露 |
| 仪表质量 | 发射机2.5kg； ；；；；；；发射钳1.08kg； ；；；；；；总质量4.4kg（含吸收机） |
| 电池电量 | 当电池电压低于9.65V时，，，，， ，电池电压低图标显示，，，，， ，提醒给电池充电； ；；；；；；低于9.5V时，，，，， ，装备自动关机 |
| 充 电 器 | 12.6V DC充电器 |
| 充电接口 | 圆形充电接口，，，，， ，DC标识 |
| 抗 压 | 发射机接纳一体化专用工具箱式设计，，，，， ，箱体能遭受约200kg的压力 |
| 耐 压 | AC 3700V/rms(仪器箱顶面与底面之前) |
| 电磁特征 | IEC61326(EMC) |
| 参考安规 | IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染品级2) |
3．吸收机规格
| 功 能 | 带电电缆识别、停电电缆识别； ；；；；；；交流电压、电流、频率丈量 |
| 电 源 | 7.4V大容量可充锂电池，，，，， ，USB充电接口，，，，， ，充满电一连事情约6小时 |
| 额定电流 | 约300mA max |
| 显示模式 | 3.5寸真彩液晶屏显示，，，，， ，彩色图标指示 |
| 信号标定 | 有，，，，， ，标定发射信号。。 。。 。。。吸收信号与发射信号的电流百分比在标定值75%-135%之间为识别乐成条件之一 |
| 标定好后不可改变测试频率和放大倍数，，，，， ，不然要重新标定； ；；；；；；测试差别的电缆都需要重新标定 | |
| 偏向识别 | 有，，，，， ，发射钳、吸收钳与加载信号必需偏向一致，，，，， ，为识别乐成的条件之一 |
| 电缆识别乐成 | 绿色打钩图标指示（√） |
| 非目的电缆 | 红橙色打叉图标指示（×） |
| 吸收机尺寸 | 长宽厚207mm×101mm×45mm |
| 柔性电流钳 | 长约630mm，，，，， ，线径6 mm或12.5mm |
| 线圈内径 | φ200mm（可以凭证需要定制更大口径） |
| 引线长度 | 柔性电流钳引线长度：2m |
| 电压测试线 | 长1m (红黑各1条) |
| 检测规模 | 停电识别：线圈可检测回路电阻为0Ω～10kΩ的脉冲信号； ；；；；；；检测回路电阻为10kΩ时，，，，， ，需包管发射机电池电量为11V以上(一样平常可以抵达线缆长度0-10公里，，，，， ，主要由接地电阻与线缆电阻决议) |
| 带电识别：线圈可检测回路电阻为0Ω～200Ω的脉冲信号； ；；；；；；检测回路电阻为200Ω时，，，，， ，需包管发射机电池电量为11V以上(一样平常可以抵达线缆长度0-5公里，，，，， ，主要由接地电阻与线缆电阻决议) | |
| 量程 | 交流电压： 0.00V～600V(50Hz/60Hz) |
| 交流电流： 0.00A～5000A(50Hz/60Hz) | |
| 电流频率： 45Hz~70Hz | |
| 精度 | 交流电压：±2%±3dgt |
| 交流电流：±2%±3dgt | |
| 电流频率：±2%±3dgt | |
| 识别信号 | 彩色信号幅度和数字显示 |
| 检测速率 | 约1次/秒 |
| 增益调理 | 测试界面下，，，，， ，按左右箭头键调理信号放大倍数，，，，， ，信号幅度条处于10~100处最佳 |
| 背光控制 | 开机功效选择界面下，，，，， ，按上下箭头键可以调理LCD背灼烁度 |
| 自动关机 | 开机约30分钟后，，，，， ，仪表自动关机，，，，， ，以降低电池消耗 |
带电电缆识别仪功效 ----Product features
1、适用于带电和不带电电缆，，，，， ，带电电缆只适用于三芯带铠电缆。。 。。 。。。
2、柔性卡钳吸收、使用无邪利便。。 。。 。。。
3、50Hz/60Hz电缆负载电流丈量功效。。 。。 。。。
4、多种信号输出方法：直连输出、卡钳耦合。。 。。 。。。
5、发射机大功率输出，，，，， ，输出多档可调，，，，， ，自动阻抗匹配，，，，， ，全自动； ；；；；；；ぁ。 。。 。。。
6、唯一性识别：明确给出识别效果。。 。。 。。。
7、内置大容量锂离子电池组，，，，， ，欠压自动关机，，，，， ，长时间无操作自动关机。。 。。 。。。
8、机壳结实、质轻盈携。。 。。 。。。
9、全数字化高精度采样及处置惩罚，，，，， ，吸收通频带极窄，，，，， ，抗滋扰能力强，，，，， ，能充分抑制相近运行电缆及管道的工频及谐波滋扰。。 。。 。。。

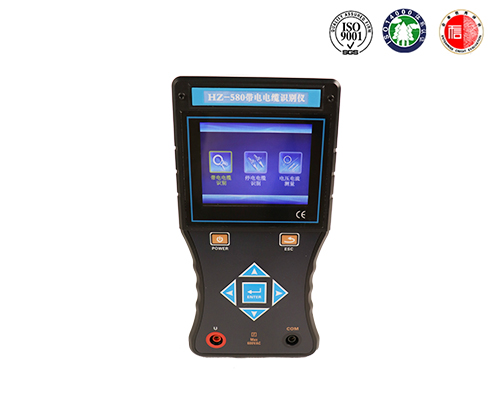

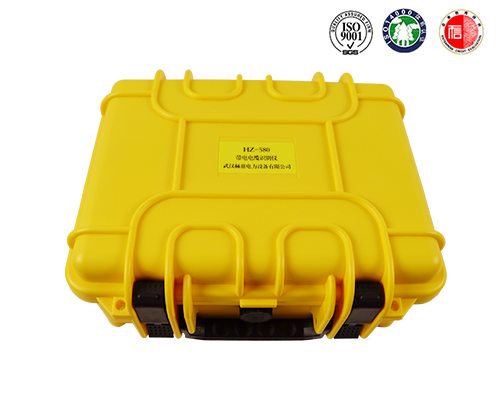

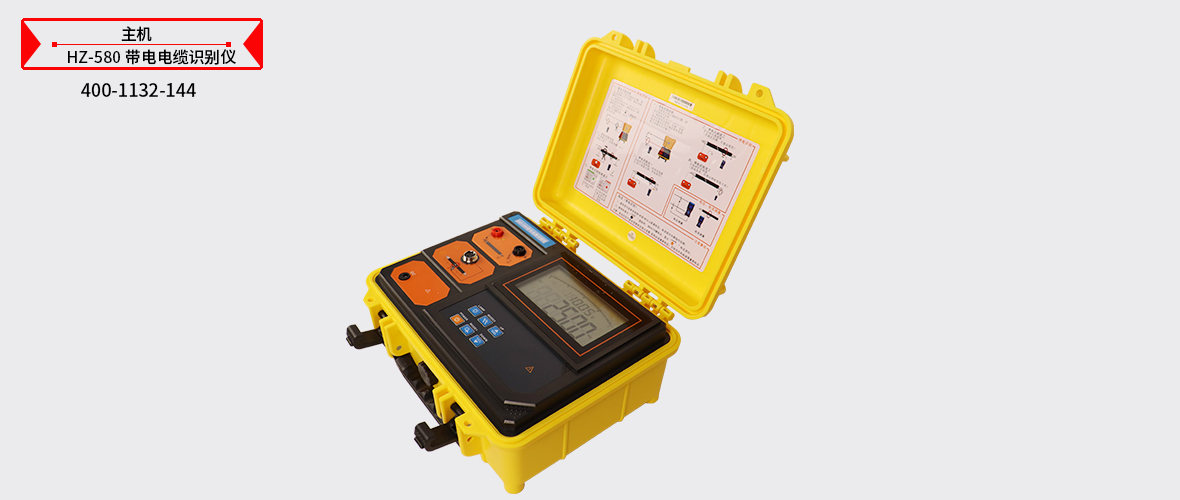

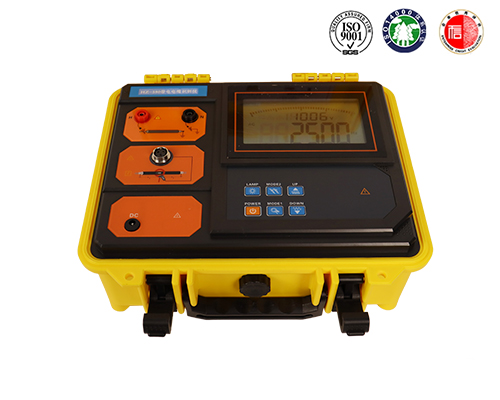

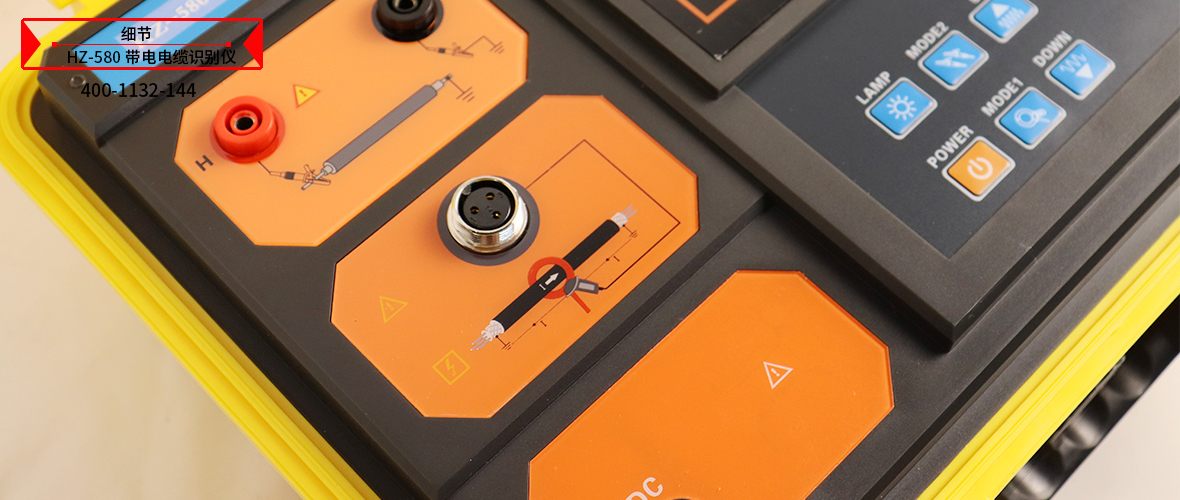

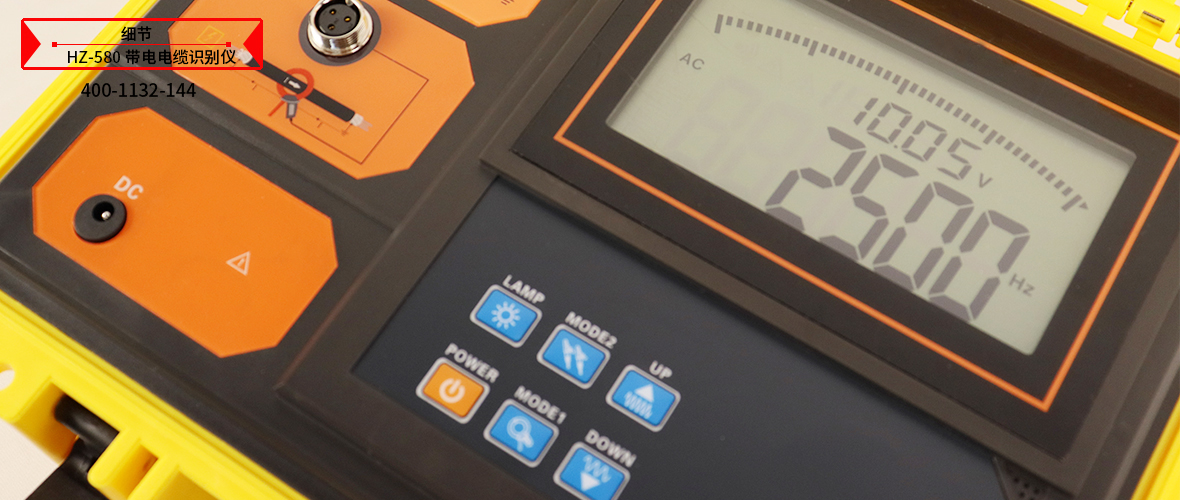

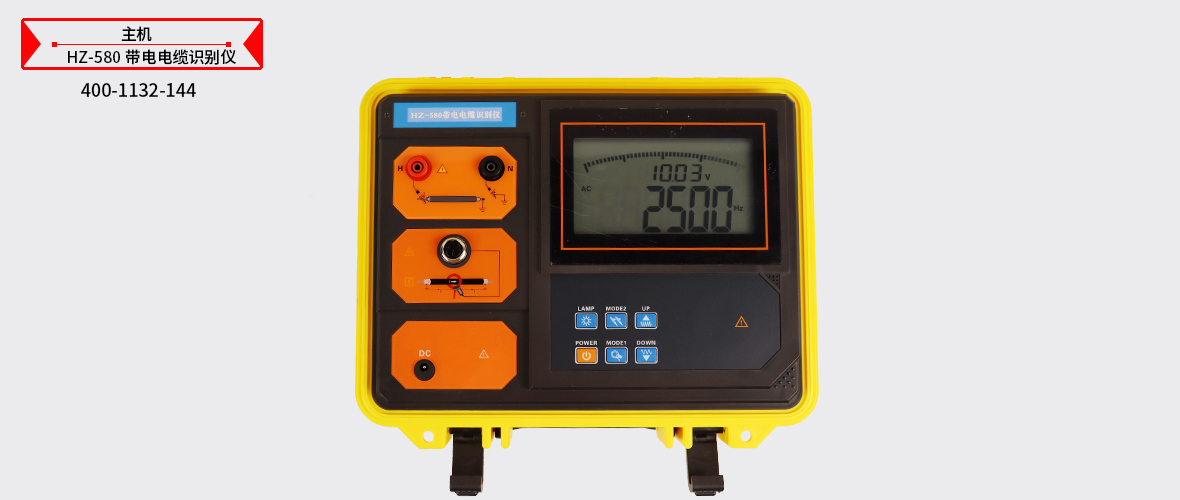

带电电缆识别仪图片 ----Picture display

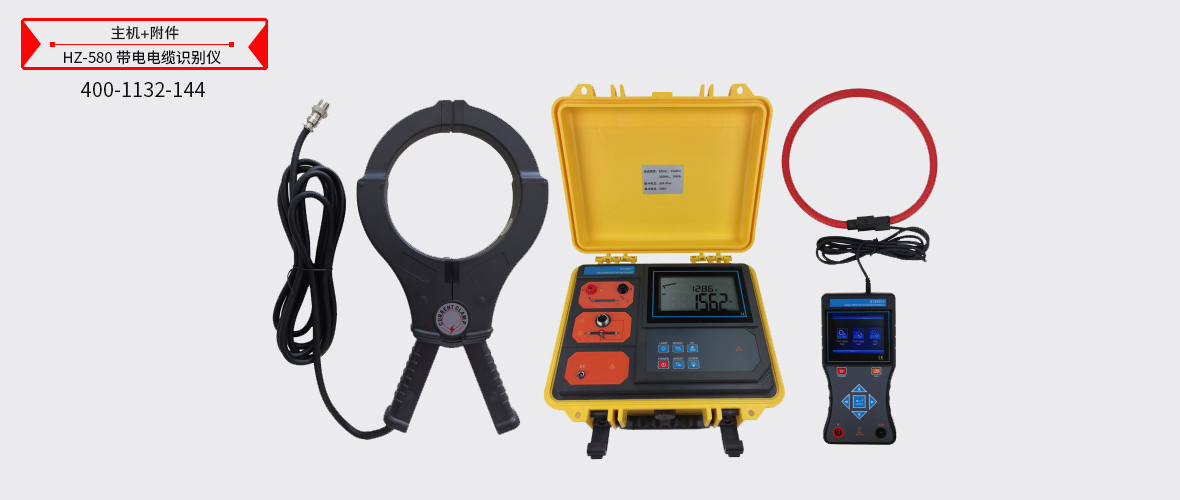

带电电缆识别仪附件配件 --------Accessories
本产品HZ-580带电电缆识别仪表详细清单请以说明书或代销条约为准
注 ; 尊时凯龙产品外观以现实产品为准，，，，， ，手艺参数和型号若有变换，，，，， ，恕不另行通知图片带电电缆识别仪附件...
测试线
测试线
测试夹
零配件
